Конвертер протоколов Modbus RTU в SNMP на базе КУБ-Нано/48

В апреле 2024 года КУБ-Нано/48 получил новую спецпрошивку, благодаря нашим разработчикам. Теперь контроллер, в том числе, можно использовать как конвертер протоколов Modbus RTU в SNMP.

Рассказываем дальше, с чего все начиналось.

Какую задачу клиента необходимо было решить?

Разработка новой функции на базе контроллера КУБ-Нано/48 возникла с вопроса нашего постоянного заказчика: как можно организовать круглосуточный мониторинг нескольких сотен дизель-генераторных установок (ДГУ), имеющих цифровой выход RS-485 и протокол Modbus RTU?

Пообщавшись подробнее, удалось конкретизировать запрос и выяснить, что данные от ДГУ необходимо просматривать в программном обеспечении «Zabbix», но доработать ПО у заказчика не было возможности, да и не хотелось привязываться к конкретному программному обеспечению.

Тут и родилась идея «подружить» протоколы Modbus RTU и SNMP на уровне контроллера.

Как устроена функция «конвертер протоколов» на базе КУБ-Нано/48?

Сейчас к контроллеру можно подключать любое оборудование по интерфейсу RS-485, работающее по протоколу Modbus RTU, к программному обеспечению на базе протокола SNMP, без дополнительных настроек в объектовом оборудовании, и получать необходимые данные с него.

На данный момент контроллер КУБ-Нано/48 может опрашивать по интерфейсу RS-485 и протоколу Modbus RTU и хранить в своей памяти до 50 параметров объектового оборудования. Эти данные контроллер отправляет по запросу от программного обеспечения по каналу связи Ethernet по протоколу SNMP.

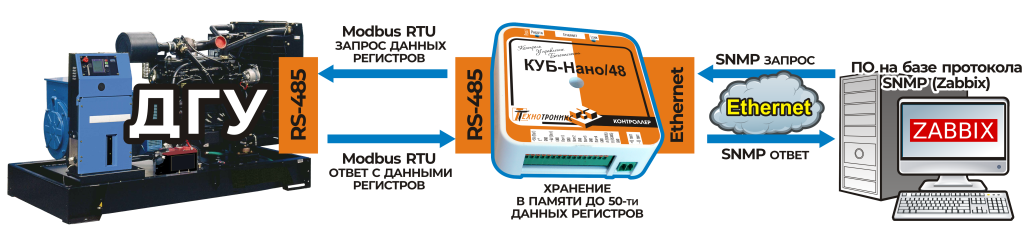

СХЕМА С ДГУ_Zabbix.png

Рис.1. Схема работы функции «конвертер протоколов» на базе КУБ-Нано/48

Преобразование данных из Modbus RTU в SNMP производит сам контроллер. Таким образом, диспетчер может видеть всю необходимую информацию с оборудования у себя в программном обеспечении.

Если вы используете ПО «Технотроникс.WEB-Мониторинг», то контроллер КУБ-Нано/48 с прошивкой «конвертер протоколов» можно подключить через подсистему «Редиректор SNMP»

Как настроить КУБ-Нано/48 для опроса объектового оборудования по протоколу Modbus RTU?

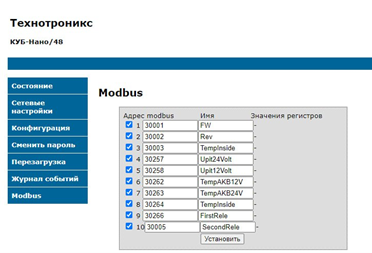

Для настройки в WEB-интерфейсе контроллера создана специальная страница «Modbus».


Рис.2. Страница «Modbus» WEB-интерфейса контроллера КУБ-Нано/48

Столбец «Адрес Modbus» — логический адрес Modbus определенного параметра, который необходимо опрашивать.
Столбец «Имя» — Каждому адресу параметра можно дать уникальное имя, которое облегчит интерпретацию данных.
Столбец «Значения регистров» — Итоговый результат опроса параметров объектового оборудования.
Кнопка «Установить» — Сохранение введенных настроек.
Флажки у номера регистра Modbus позволяют поставить/снять параметр с опроса.

Преимущества использования функции «конвертер протоколов Modbus RTU в SNMP» на базе контроллера КУБ-Нано/48

Повышение стратегической безопасности компании. Опрос и хранение параметров с объектового оборудования не будет привязано к определенному программному обеспечению, что дает больше возможностей для оптимизации производства.
Снижение затрат. С конвертацией протоколов на уровне контроллера нет необходимости делать длительную доработку программного обеспечения.
Быстрый ввод в эксплуатацию системы мониторинга.

Какие параметры можно еще контролировать с помощью КУБ-Нано/48?

Контроль тока;
Контроль температуры;
Измерение напряжения питания 24-48-60В;
Контроль наличия фазного напряжения;
Контроль вскрытия;
Управление оборудованием.
