Самый многофункциональный контроллер для мониторинга базовых станций, климатических телекоммуникационных шкафов и не только. Способен закрыть все потребности объекта в мониторинге.

Контроллер КУБ-БС

Самый многофункциональный контроллер в номенклатуре компании «Технотроникс». С помощью одного только КУБ-БС можно закрыть потребность в мониторинге любого объекта контейнерного типа, например, базовой станции сотовой связи или климатического телекоммуникационного шкафа. Функциональные возможности контроллера позволяют подключать датчики и внешние устройства по интерфейсам RS232, RS485 и Ethernet к дискретным входам.
КУБ-БС поддерживает 2 канала связи с Диспетчерским Центром — Ethernet и GSM (в режимах GPRS, SMS), при этом Ethernet является основным, а GSM — резервным. Конструктивно контроллер выполнен для монтажа в 19-ой стойке (1 юнит), а также имеет отверстия для настенного размещения.

Функциональные возможности контроллера

общая схема.png

Рис.1. Функции контроллера КУБ-БС

  • Мониторинг охранно-пожарной сигнализации — постановка/снятие объекта с охраны, контроль вскрытия двери, авторизация доступа, управление электрозамком, световая и звуковая индикация о том, что объект охраняется, охранная сигнализация, пожарная сигнализация.

  • 2 выхода ПЦН (пульт центрального наблюдения) — выдача сигнала стороннему охранно-пожарному оборудованию.

  • Мониторинг кондиционирования и контроль температурно-влажностного режима — измерение средней температуры в помещении, измерение температур в выходном воздушном потоке каждого из двух кондиционеров, учёт времени наработки по каждому кондиционеру раздельно, автоматическая ротация кондиционеров. При необходимости возможно измерение относительной влажности внутри помещения.

    схема подключения кондиционеров К КУБ-БС_new.png

    Рис. 2. Схема подключения кондиционеров

  • Контроль силового питания — измерение напряжений и токов по трём фазам, измерение частоты питающей сети, измерение накопленной активной и реактивной энергии по сумме фаз.

  • Контроль вторичного электропитания — для контроля симметрии аккумуляторных батарей, измерения температуры, напряжения и тока заряда/разряда батарей.

  • Мониторинг «интеллектуальных установок» — 3 порта RS485/RS232 для подключения интеллектуального оборудования (интеллектуальных ДГУ, ЭПУ, счётчиков электроэнергии и др.) и передачи данных в штатное ПО данного оборудования.

  • Мониторинг «неинтеллектуальной» ДГУ — контроль аварийных сигналов от ДГУ (через входы «сухой контакт»), управление (запуск) ДГУ (через встроенное реле).

  • 4 дискретных порта — порты могут быть сконфигурированы как входы «сухой контакт» для подключение датчиков вскрытия, протечки воды и т.д., а также как управляющие выходы для включения/выключения/перезагрузки оборудования.

  • 8 входов «сухой контакт» — подключение датчиков вскрытия, протечки воды и т.д.

  • 6 силовых реле — управление различным оборудованием. Из них: 2 реле могут быть задействованы для ротации кондиционеров, 1 реле — для запуска ДГУ, 1 реле — для управления электрозамком.


Смотрите обзор полных возможностей контроллера КУБ-БС


Технические особенности контроллера КУБ-БС

1. Передача данных по 2 каналам:
  • Канал Ethernet. Используется как основной.

  • Канал GSM в режиме передачи данных через GPRS/SMS. При пропадании одного из режимов передачи данных система автоматически переключается на другой.


каналы связи

Рис. 3. Каналы связи КУБ-БС с Центром: основной и резервный

2. Гибкая настройка работы кондиционеров в помещении. При помощи КУБ-БС можно настроить ротацию кондиционеров 3 способами: Технотроникс.
  • по заданному расписанию (возможно только через программное обеспечение «Технотроникс.WEB-Мониторинг» и подсистему «Управление по расписанию»).
  • в автоматическом режиме в связке с датчиками температуры.
  • один из 2-х кондиционеров оставить в качестве резервного, для подключения при необходимости.


Какие устройства можно подключить дополнительно?

Для контроля состояния ещё 16 дискретных входов, 2-х аналоговых входов и управления 8-ю дискретными выходами к контроллеру КУБ-БС можно подключить  блок расширения и коммутации БРиКНапример, для подключения дополнительных датчиков протечки, датчиков движения или вскрытия двери.

Для контроля вторичного питания можно подключить контроллер АКБ-12/485 и модуль МКА4+.

Мониторинг силового питания осуществляется с помощью «интеллектуального» электросчетчика «Меркурий-230» или блока контроля параметров ЭПУ-485 v.3. Передача данных осуществляется через интерфейс RS-485: контроллер с заданной периодичностью опрашивает счетчик/блок и фиксирует необходимые параметры.

Входы для датчиков тока являются универсальными и позволяют подключить устройства с выходом по напряжению:

Как можно просматривать информацию с контроллера?

В качестве программного обеспечения, принимающего данные от контроллера могут быть использованы:

  1. WEB-интерфейс.
    Просмотр данных с контроллера КУБ-БС в пределах локальной сети или при наличии статического IP-адреса в сети Интернет осуществляется с помощью встроенного WEB-интерфейса. Установка программного обеспечения не требуется. Для просмотра данных нужно ввести в браузере IP-адрес контроллера.

    веб-интерфейс куб-бс

    Рис.4. Главная страница WEB-интерфейса контроллера

  2. ПО «Технотроникс.WEB-Мониторинг»
    Программный комплекс предназначен для сбора, обработки и отображения информации о состоянии объектов мониторинга, а так же позволяет организовать АРМ диспетчера.

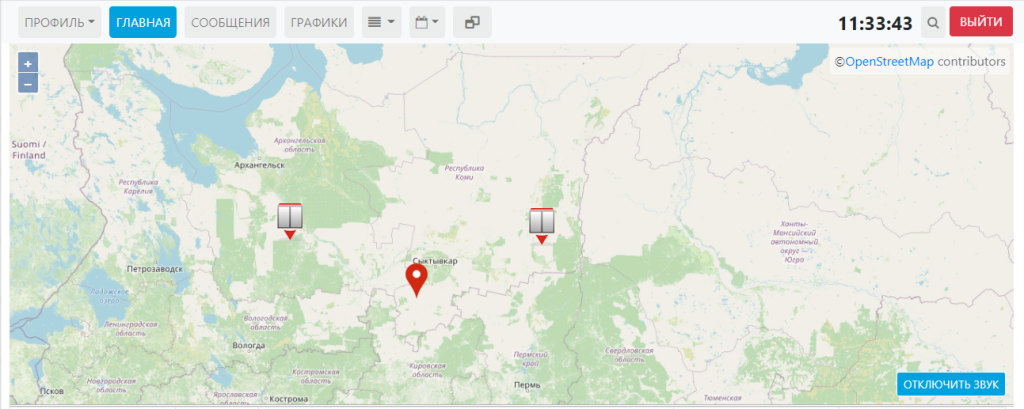

    главная WEB-мониторинг.png

    Рис.5. Главная страница ПО «Технотроникс.WEB-Мониторинг»



    Рис.6. Мнемосхема ПО «Технотроникс.WEB-Мониторинг»

  3. Программнное обеспечение заказчика по протоколу SNMP
    Контроллер поддерживает работу через SNMPv1 и только по каналу связи Ethernet. Настройка также осуществляется через web-интерфейс контроллера.

КУБ-БС в действии

плавучая АЭС Академик Ломоносов

Кейс: Мониторинг на первой в мире плавучей АЭС

В мае 2023 года контроллер КУБ-БС был установлен на плавучей атомной элекстростанции «Академик Ломоносов». Контроллер, совместно с  датчиками протечки и датчиками «Фаза» отвечает за мониторинг напряжения электропитания и мониторинг протечки.





КУБ-БС на курорте

Кейс: Мониторинг телекоммуникационных шкафов на курорте

В 2019 году была реализована большая программа по оснащению мониторингом серверных в крупной сети санаторно-курортных комплексов. С помощью контроллера КУБ-БС в серверных осуществаляется мониторинг фазного напряжения, контроль протечки, а также мониторинг температуры и влажности (в том числе — автоматическое управление климатическим оборудованием).




Отзывы клиентов

ООО Арбуз.png


Технические характеристики
Напряжение питания (зависит от модификации):
• 15 VDC;
• 18…36 VDC;
• 36…72 VDC
Напряжение резервного источника питания (АКБ) (опция)
12 VDC
Потребляемая мощность
• не более 3 Вт для варианта без резервной АКБ 12В и роутера;
• дополнительно не более 2 Вт для варианта с резервной АКБ 12В;
• Дополнительно не более 6 Вт для варианта с роутером (под заказ).
Гальваническая связь общей цепи датчиков (GND)
с полюсом источника питания:
36…72В (КУБ-БС мод.1 плата вер.3)
18…36В (КУБ-БС мод.2 плата вер.3)
18…72В переключается перемычками на плате изделия
(КУБ-БС мод.4 и 5 плата вер. ≥5)


«+«
«-»
• Отсутствует (режим при поставке прибора, измерение питающего напряжения не производится)
• «+» или «-«
Гальваническая связь общей цепи датчиков (GND) с полюсом источника питания 15В (12В)  «-«
Время технической готовности к работе после подачи питания, сек.  не более 5
Диаметр (сечение) подсоединяемых проводников, мм  0,32–1,6 (0,08-2,0 мм²)
Масса прибора (без учета аккумулятора), кг  не более 0,5
Габаритные размеры прибора с внешней резервной АКБ 12В 1,2…7 А или без нее (ШхГхВ), мм 480х203х43 (1U)
  • Руководство по эксплуатации Блока мониторинга базовых станций и климатических телекоммуникационных шкафов КУБ-БС - ред. 3.0.pdf (скачать)

Сопутствующие товары

  • Датчик «Фаза»

    Датчик «Фаза»

    Предназначен для контроля наличия фазного напряжения на различного типа объектах. Подключается на дискретный вход контроллеров серии КУБ.
  • ДВ, датчик влажности (с выходом по напряжению)

    ДВ, датчик влажности (с выходом по напряжению)

    ДВ обеспечивает измерение относительной влажности воздуха в одной точке.
  • Кабель протечки

    Кабель протечки

    Датчик контролирует наличие отрытой влаги (протечки) в точке установки. Используется совместно с ДПВ в.2
  • Блок измерения напряжения ЭПУ-Микро

    Блок измерения напряжения ЭПУ-Микро

    Блок измерения напряжения ЭПУ-Микро обеспечивает непрерывное измерение величины действующего переменного напряжения на электропитающем вводе. Предназначен для мониторинга электропитающего ввода, также может использоваться для диагностического использования на проблемных объектах для выявления причин неустойчивой работы. Подключается на программируемый вход АЦП ("измерение напряжения") контроллеров КУБ-Мини, КУБ-Powerlight, КУБ-Пико/5,  КУБ-Пико/12,  КУБ-Пико/48 и др.
  • Датчик температуры DT LM

    Датчик температуры DT LM

    Предназначен для измерения температуры на различных типах объектов. Есть 2 способа подключения.
  • Извещатель пожарный ИП 212-141

    Извещатель пожарный ИП 212-141

    Извещатель пожарный дымовой оптико-электронный ИП 212-141 предназначен для раннего обнаружения возгорания, сопровождающегося появлением дыма малой концентрации в закрытых помещениях различных зданий и сооружений.
  • ИО102-20 Б2П (2), Извещатель охранный

    ИО102-20 Б2П (2), Извещатель охранный

    Датчик вскрытия герконовый в пластмассовом корпусе. Предназначен для размещения в активных шкафах, контейнерах и т.д. Является продукцией стороннего производителя, рекомендованной к применению с продукцией «Технотроникс».
  • Блок расширения и коммутации БРиК

    Блок расширения и коммутации БРиК

    Используется совместно с КУБ-БС. Подключаясь к КУБ-БС, увеличивает количество дискретных, аналоговых входов и выходов управления в системе на базе КУБ-БС.

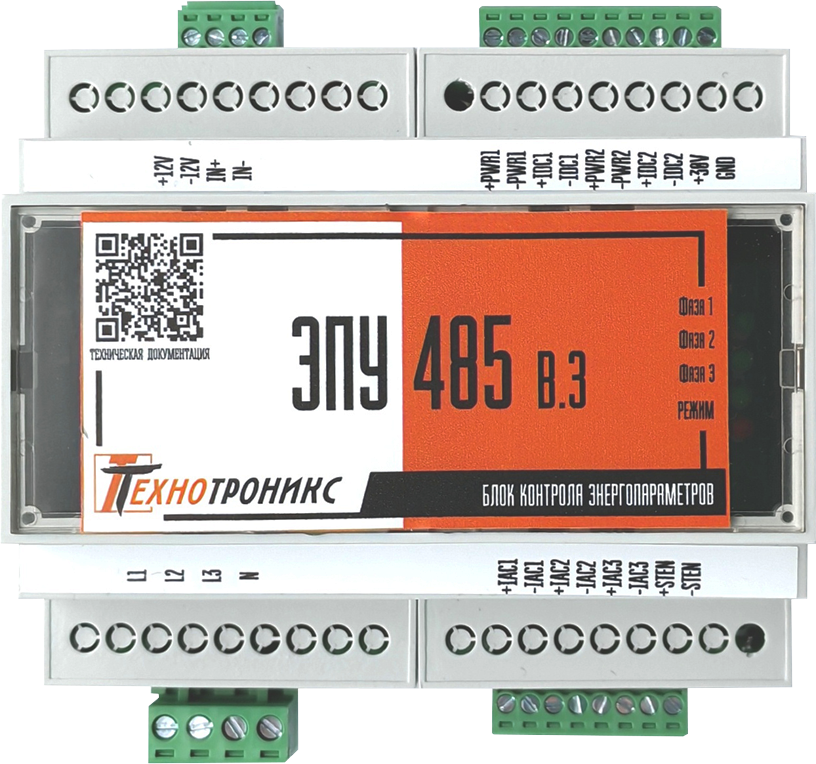

  • ЭПУ485 (версия 3), блок контроля параметров
