Контроллеры КУБ-Пико

КУБ-Пико – это серия из трёх миниатюрных недорогих контроллеров, функционал которых настраивается по желанию Заказчика. КУБ-Пико имеет до 6 универсальных портов ввода-вывода, поддерживающих различные функции мониторинга. Устройство выпускается в трёх версиях по питанию (12/48/220 Вольт). Канал связи - Ethernet. Модификации на 220В отличаются корпусным исполнением в виде удлинителя.

Таблица 1. Модификации контроллеров КУБ-Пико

    12B 48B
220В

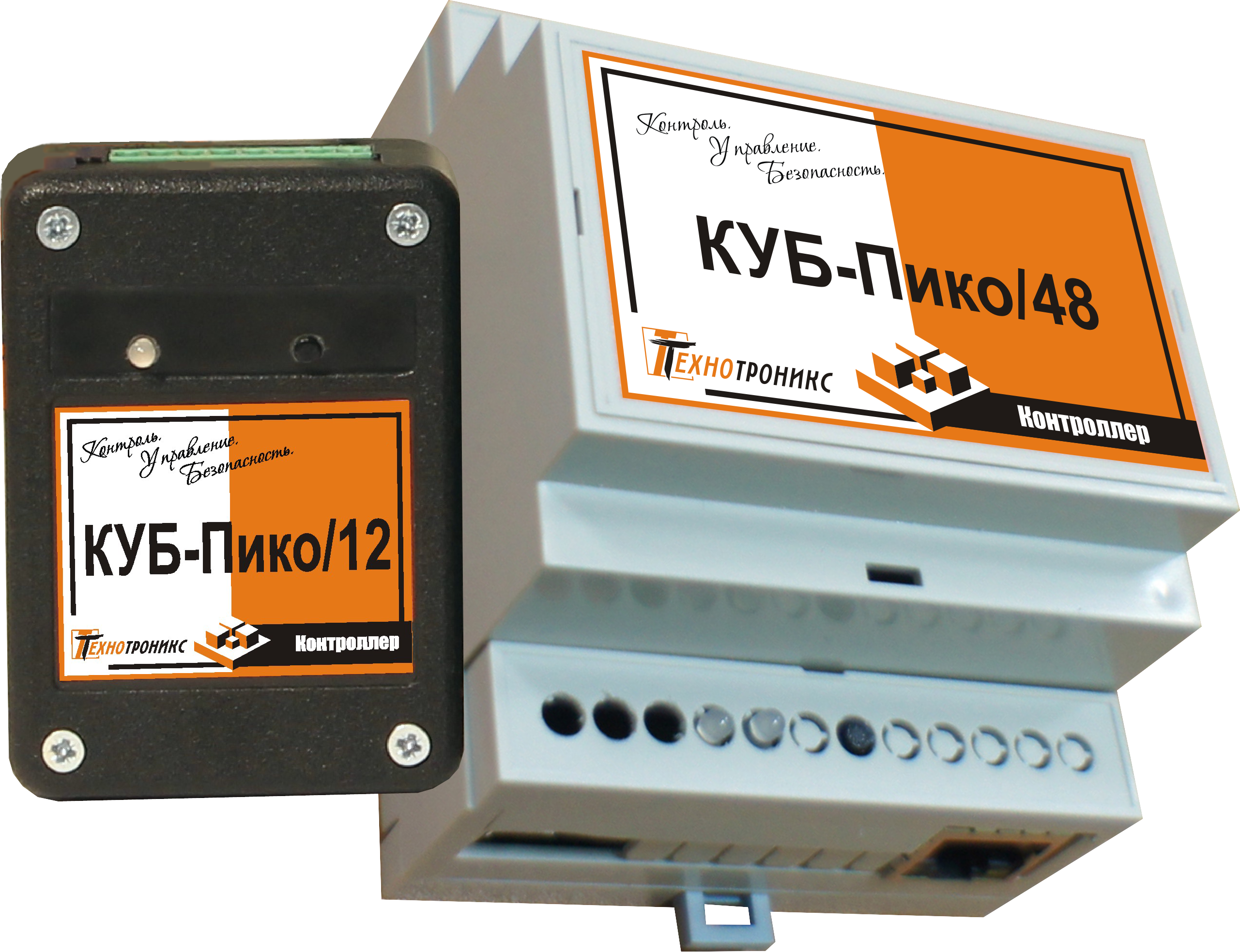

Ethernet КУБ-Пико/12

КУБ-Пико/48

КУБ-Пико/220 БМ
КУБ-Пико_220 БМ (400 px).png

Ethernet-контроллеры КУБ-Пико

Технические характеристики/функциональные возможности Ethernet-контроллеров КУБ-Пико:

  • 6 универсальных портов, которые могут быть настроены следующим образом:

Таблица 2. Конфигурация портов ввода-вывода Ethernet-контроллеров КУБ-Пико

Порты Ethernet-контроллеров КУБ-Пико Функции порта Допустимая (+) и не допустимая (-) конфигурация порта
Порт 1 Порт 2 Порт 3 Порт 4 Порт 5 Порт 6
Дискретный порт Подключение датчика вскрытия двери, датчика протечки ДПВ и др. + + + + + +
Измерение напряжения Измерение температуры, влажности, напряжения на выходе аккумулятора + + + + + -
Счётчик импульсов Учёт потребляемых ресурсов (электроэнергии, воды, тепла) + + + + - -
Специализированный вход для импульсного датчика вибрации Подключение датчика удара/вибрации + + + + - -
Измерение сопротивления Контроль целостности кабеля/шлейфов + + + + + -
Управление нагрузкой Включение/выключение/перезагрузка оборудования + + + + + -
Специализированный вход для считывания ключей iButton и карт proximity Авторизация доступа - - - - - +
Индикатор «На охране» Индикация о том, что объект охраняется - - - + - -
Индикатор «Снято с охраны» Индикация о том, что объект не охраняется - - - - + -
  • Вход «Температура» - подключение датчика температуры.

  • Выход «Управление» - управление различным оборудованием как по команде из ДЦ, так и в автоматическом режиме, например, подача управляющего сигнала при сработке аварийных датчиков (тип выхода - «реле»). Только для устройства КУБ-Пико/220.

  • Узел «пингования» IP-адреса сервера Диспетчерского Центра - автоматический перезапуск зависшего сетевого оборудования на объекте.

Конструктивные особенности модификаций на 220В

Модификации КУБ-Пико на 220В (см. таблицу 1) выпускаются в конструктиве управляемого удлинителя (см. рис. 1). В этом случае с лёгкостью решаются 2 задачи: монтаж (контроллер нужно просто включить в розетку) и управление сторонним оборудованием (оборудование нужно включить в управляемые розетки контроллера).

Конструктив контроллера-удлинителя на примере КУБ-Пико/220

Рис. 1. Конструктив контроллера-удлинителя на примере КУБ-Пико/220

Дополнительно подключаемые устройства
  • Датчики типа «сухой контакт» – датчик вскрытия двери, датчик протечки ДПВ и т.д.;

  • Аналоговые датчики с выходом по напряжению;

  • Счётчики энергоресурсов;

  • Датчик вибрации;

  • Блоки реле БР1, БР/48, БР/220;

  • Считыватель проксимити-карт «Matrix-III EH» либо считыватель для использования электронных ключей Touch Memory DS1990A;

  • Светодиодный индикатор «На охране», светодиодный индикатор «Снято с охраны».



Способы связи КУБ-Пико с Диспетчерским Центром

Контроллеры КУБ-Пико передают данные в Диспетчерский Центр по каналу связи Ethernet или GSM. В качестве программного обеспечения, принимающего информацию от Ethernet-контроллера КУБ-Пико, может быть использовано как ПО «Технотроникс.SQL», так и стороннее ПО, поддерживающее стандартный протокол SNMP.

Встроенный в Ethernet-контроллер КУБ-Пико WEB-интерфейс позволяет просматривать данные с контроллера и производить его настройку в любом WEB-браузере без установки ПО.

КСпособы связи с Диспетчерским Центром Еthernet-контроллеров КУБ-Пико

Рис. 3. Способы связи с Диспетчерским Центром Еthernet-контроллеров КУБ-Пико


  КУБ-Пико/48 КУБ-Пико/12 КУБ-Пико/220
Корпус Конструктив позволяет осуществлять все подключения без вскрытия корпуса устройства
Напряжение питания, В 45-72 5-15 220
Потребляемый ток, не более, мА 15 (при питании 48В) 60 (при питании 12В) 5 (при питании от 220)
Габаритные размеры, не более, мм 70х50х35 125х60х42
Масса, не более, кг 0,2
Внешние интерфейсы Ethernet
Средний срок службы, лет не < 10
Наработка на отказ, ч не < 50.000
