Контроллер, созданный для решения задач, связанных с контролем температуры и управлением энергопотребителями на различных объектах. Просмотр данных и настройку устройства можно осуществлять через WEB-интерфейс или по протоколу SNMP.

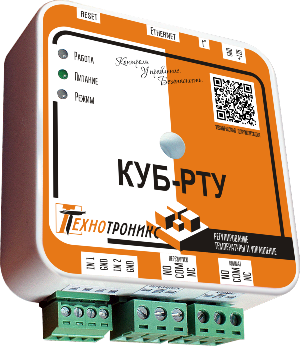

Контроллер КУБ-РТУ

КУБ-РТУ – контроллер, созданный для решения задач, связанных с контролем температуры и управлением энергопотребителями на различных объектах.

Функциональные возможности

  • Вход «датчик температуры»
  • 2 многофункциональных программируемых порта
  • 2 программируемых электромагнитных реле
 Порт контроллера КУБ-РТУ         Функции

   № порта
  1   2
Вход сухой контакт Подключение датчиков с выходом типа «сухой контакт» – датчик вскрытия двери, датчик задымления/пожара и др.      +      +
Выход управления слаботочный* Подача/снятия питания внешней нагрузки по командам пользователя      +      +
Вход измерения напряжения Подключение датчиков с выходом «по напряжению» – дополнительный датчик температуры и влажности и др.      + +
Вход счетчиков импульса Учет потребляемых ресурсов с импульсного выхода счетчика электроэнергии, воды и т.п.      +      +
Вход датчика вибрации/удара Подключение датчика, реагирующего на вибрацию/удары      +      +

*Выход управления (совместно с блоком реле БР-1)

2 электромагнитных реле могут иметь одну из следующих функций:
  • Управление по команде
  • Перезапуск по пингу*
  • Автоматическое регулирование температуры в режиме охлаждения и нагрева**
  • Автоматическое управление по расписанию (день/ночь, будни/выходные)
  • Простейшая ротация кондиционеров***
* алгоритм пингования общий на оба реле
** регулирование по температуре возможно только в пределах одного помещения (по одному датчику температуры)
***при ротации задействуются оба реле

Варианты программной интеграции КУБ-РТУ

Контроллер КУБ-РТУ передает данные по каналу связи Ethernet. Для просмотра данных и настройки контроллера можно использовать:

WEB-браузер
Контроллер имеет встроенный WEB-интерфейс. Для удалённого просмотра данных и настройки параметров контроллера необходимо чтобы контроллер имел статический IP-адрес в сети Интернет. При этом, установка программного обеспечения не требуется

SNMP-системы мониторинга

Контроллер поддерживает передачу данных по протоколу SNMP v1

   Технические характеристики
    Напряжения питания, В      12
     Потребляемая мощность, Вт      2
     Измеряемая температура*      От -55 до +80 Сº
     Максимальное удаление датчика температуры от прибора      5 м
     Канал связи      Ethernet
     Диапазон рабочей температуры      +5 до +40
     Габариты, мм      80х90х26
     Вес, не более, кг      0,3
     Средний срок службы      Не менее 10 лет
*Характеристики для датчика ДТ-LM-RJ
