Шлюз протоколов Modbus RTU в SNMP на базе КУБ-Нано/48
Спецпрошивка контроллера КУБ-Нано/48 позволяет подключать любое оборудование по интерфейсу RS-485, работающее по протоколу Modbus RTU, к программному обеспечению на базе протокола SNMP. Данные отправляются по запросу от программного обеспечения по каналу связи Ethernet и протоколу SNMP.
Функциональные возможности

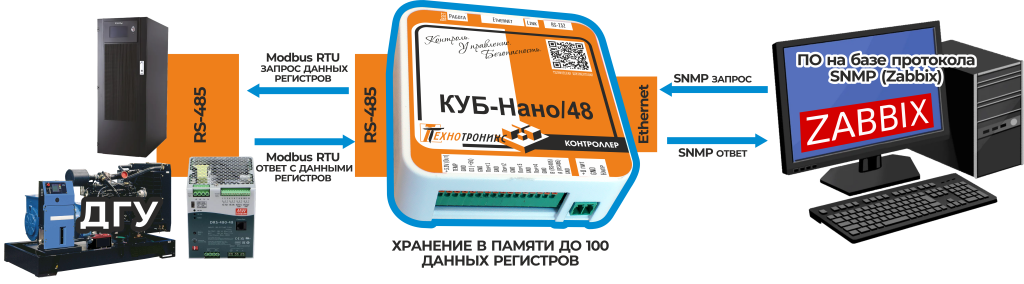

На данный момент контроллер КУБ-Нано/48 может опрашивать и хранить в своей памяти до 100 параметров объектового оборудования с 32 различных устройств. Преобразование данных из Modbus RTU в SNMP производит сам контроллер. Таким образом, диспетчер может видеть всю необходимую информацию с оборудования у себя в программном обеспечении.
В прошивке контроллера реализована поддержка следующих функций протокола Modbus RTU для чтения и записи данных регистров:
| Код функции | Что делает функция | Тип значения |
Тип доступа |
|
|
01 (0x01) |
Чтение DO |
Read Coil Status |
Дискретное |
Чтение |
|
02 (0x02) |
Чтение DI |
Read Input Status |
Дискретное |
Чтение |
|
03 (0x03) |
Чтение AO |
Read Holding Registers |
16 битное |
Чтение |
|
04 (0x04) |
Чтение AI |
Read Input Registers |
16 битное |
Чтение |
|
06 (0x06) |
Запись одного AO |
Preset Single Register |
16 битное |
Запись |
Какие датчики можно подключить дополнительно?
Помимо функции спецпрошивки, контроллер способен осуществлять мониторинг основных параметров. Для этого к нему можно подключить:
- Датчик температуры;
- Датчик открытия двери;
- Датчик задымления;
- Датчик протечки;
- Датчик вибрации;
- Датчик «Фаза»;
- Датчик тока;
- Счетчик с импульсным выходом.
Как происходит настройка опроса регистров Modbus RTU?
Для более удобной и гибкой настройки регистров мы разработали «Конфигуратор» - утилиту, позволяющую произвести настройку регистров Modbus, а также представление значений в SNMP-менеджере еще до начала опроса.

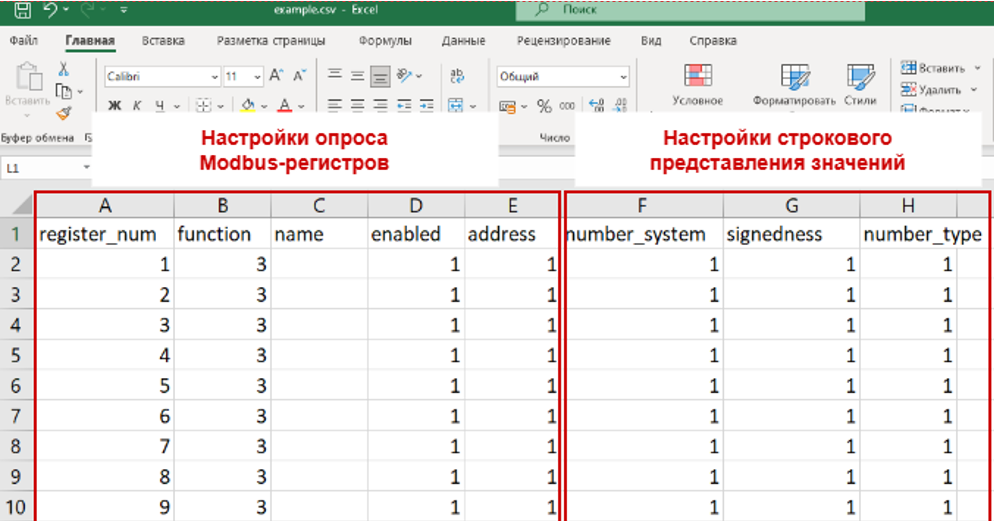

- Заполнение csv-файла. Есть возможность настройки регистров протокола Modbus без привязки к конкретному устройству, а также возможность выбора формата просмотра данных SNMP в MIB-браузере.
Заполненный файл можно использовать как шаблон для других устройств, чтобы не пришлось каждый раз заново настраивать все параметры. Это удобно, если у вас несколько шкафов или устройство идет под замену.

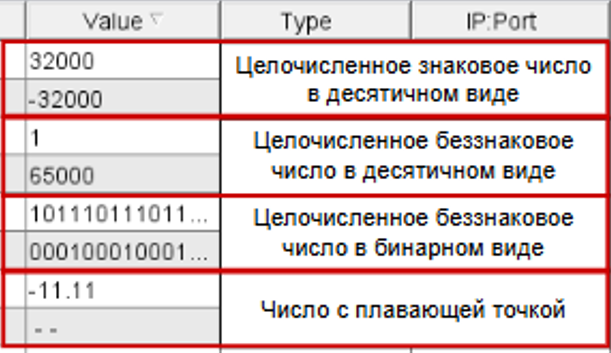

Выходные значения могут быть представлены:
- В бинарной/десятичной СС (системе счисления)
- Как знаковое/беззнаковое число
- Как целочисленное значение/значение с плавающей точкой
- Запуск exe-файла конфигуратора. После запуска утилиты происходит автоматическая установка параметров Modbus-опроса. В командной строке вы всегда можете считать текущие настройки опроса и отображения, чтобы проверить их корректность и актуальность.
Если вы используете ПО «Технотроникс.WEB-Мониторинг» для просмотра данных, то контроллер КУБ-Нано/48 с прошивкой «шлюз протоколов» можно подключить через подсистему «Редиректор SNMP».
Шлюз протоколов в действии
Кейс: Интеграция датчиков протечки в современные IT-инфраструктуры
В конце 2024 года к нам обратился производитель датчиков протечек с проблемой интеграции своего оборудования. в современные IT-инфраструктуры, работающие по протоколу SNMP. Оборудование использует промышленный интерфейс RS-485 и протокол Modbus RTU.
Для решения задачи был успешно протестирован наш шлюз протоколов на базе контроллера КУБ-Нано/48, который обеспечил непрерывную передачу данных и точное преобразование протоколов.
Кейс: Мониторинг ИБП с предварительной настройкой вывода параметров в SNMP
В июле 2025 года к нам обратилась компания, производитель и поставщик источников бесперебойного питания. Требовался вывод данных по SNMP, при этом сбор данных ведется по Modbus RTU. Дополнительно поступил запрос: возможность выбора формата вывода в SNMP еще на этапе конфигурации, до начала опроса устройств.
Для решения этой задачи нами был реализован данный функционал, а также увеличено количество опрашиваемых регистров, что необходимо для корректного отображения измерений и аварий в системах мониторинга.
Таблица 1. Технические характеристики
| № | Характеристики | Значение |
| Питание: | ||
| 1 | Напряжение | DC, от 9 до 90 В |
| 2 | Потребляемая мощность изделия без нагрузки на выходы | не более 0,9 Вт |
| 3 | Цепь GND (общий проводник датчиков) |
соединена с «минусом» питания |
| Интерфейс: | ||
| 4 | Физический интерфейс для связи | Ethernet 10 Base-T, RS-485, RS-232 |
| 5 | Программные интерфейсы для мониторинга | SNMP v1, SNMP v2c |
| 6 | Программные интерфейсы для настройки | WEB |
| 7 | Функциональные интерфейсы | Modbus RTU |
| Вход датчика температуры: | ||
| 11 | Количество | 1 |
| 12 | Совместимые датчики | LM19, ДТ-LM-К |
| 13 | Измеряемая температура, °C | от -55 до +63 |
| 14 |
Точность измерения, °C |
2.5 |
| 15 | Максимальная длина кабеля для выноса датчика от прибора, м | 5 |
| Вход измерения напряжения питания Напр. | ||
| 16 | Напряжение | DC, от 0 до 95В |
| 17 | точность измерения, мВ | 115 |
| Прочие характеристики | ||
| 18 | Средний срок службы, лет | менее 10 |
| 19 | Наработка на отказ, часов | менее 50 тыс. |
| 20 | Габаритные размеры корпуса без подключенных клеммников, мм | 78х78х26 |
| 21 | Вес, кг | не более 0.2 |
| 22 | Способ крепления | на двусторонний скотч |
| опционально - на DIN-рейку | ||
Таблица 2. Характеристики функции входа DI
|
№ |
Параметр | Значение |
| Дискретный вход: | ||
| 1 | Определяемые состояния (в зависимости от сопротивления на входе) | замкнут (не более 1 кОм) |
| разомкнут (не более 5 кОм) | ||
| 2 | Максимальная длина соединительного кабеля, м | 30 |
Таблица 3. Параметры использования RS-485
| Параметр |
Значение |
| Протокол обмена | Modbus RTU |
| Формат передачи данных |
8 бит, 1 стоп, без контроля четности |
| Варианты скорости передачи, бод (бит/с) | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 76800, 115200 |
Таблица 4. Параметры Modbus RTU
| Параметр |
Значение |
|
Максимальное значение опрашиваемых регистров |
100 |
| Содержимое опрошенных регистров | Положительные/отрицательные, целочисленные/с плавающей точкой |
| Типы поддерживаемых функциональных кодов |
01(0х01), 02(0х02), 03(0х03), 04(0х04), 06(0х06) |
| Максимальное количество опрашиваемых устройств Modbus-устройств | 32 |
Таблица 5. Условия эксплуатации
| Параметр |
Значение |
|
Температура, °C |
от 0 до +40 |
| Относительная влажность,% |
до 98 при 25 °C |
| Атмосферное давление, мм.рт.ст. | от 430 до 800 |
