Мониторинг шкафов городского видеонаблюдения
Мониторинг шкафов видеонаблюдения
Шкафы видеонаблюдения в городской среде – важный инструмент для работы городских ведомств и экстренных служб с целью предотвращения различных происшествий. Особенно важно, чтобы устройства внутри шкафов работали исправно. Рассказываем о системе мониторинга шкафов видеонаблюдения от «Технотроникс».С какими проблемами сталкиваются при эксплуатации шкафов видеонаблюдения?
- Вскрытие и взлом
Несанкционированный доступ в шкаф приводит к повреждению, краже и поломке оборудования; - Увеличение значения температуры
Повышение температуры провоцирует перегрев и возгорание оборудования и других материалов в шкафах; - Короткие замыкания
Попадание влаги внутрь шкафа приводит к коротким замыканиям и выходу оборудования из строя; - Отключение системы из-за неисправности аккумуляторов
Проблемы с неисправностью аккумуляторов приводят к отключению всей системы видеонаблюдения;
Какое решение предлагает «Технотроникс»?

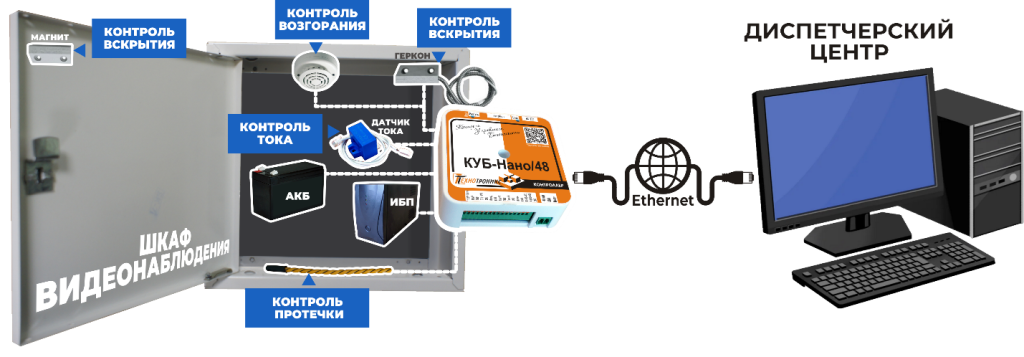

КУБ-Нано/48 – подходит для решения задач мониторинга в шкафах видеонаблюдения. Он обеспечивает мониторинг всех параметров и передает информацию в программное обеспечение по каналу связи Ethernet.
| Задача | Оборудование и реализация | Дополнительная информация |
| Сбор информации и передача в программное обеспечение | Контроллер КУБ-Нано/48 |
Информация может передаваться в ПО «Технотроникс.WEB-Мониторинг» нашей разработки. Также работа контроллера протестирована с ПО «Zabbix». Для удобства работы с программным обеспечением «Zabbix», мы можем разработать шаблон для базовой конфигурации контроллера КУБ-Нано/48 (при выборе тарифа технической поддержки «Расширенный») |
| Контроль вскрытия | Герконовый датчик вскрытия шкафа ИО 102-20 | Могут также использоваться другие датчики с выходом типа «сухой контакт» |
| Контроль температуры в одной точке | Датчик температуры DT-LM-K (0,5 м) | В нашей номенклатуре есть датчики различной длины, а также исполнение датчиков в защитном корпусе IP65. |
| Контроль наличия фазного напряжения 220В | Датчик «Фаза» | Имеет выход «сухой контакт», опционально может поставляться с комплектом проводов для подключения |
| Обнаружение протечки в точке установки | Датчик протечки ДПВ в.2 с влагочувствительным кабелем (0,5 м) | Имеет выход «сухой контакт». Чувствительный элемент датчика выполнен из прочного влагочувствительного кабеля, способен выдержать механические нагрузки, так и агрессивную среду эксплуатации. Поставляется со штатным набором проводов для подключения. |
| Контроль задымленности | Извещатель пожарный дымовой оптико-электронный точечный ИП 212-141 с УС-02 | Имеет выход «сухой контакт». Могут также использоваться другие датчики с выходом типа «сухой контакт». |
| Мониторинг источников бесперебойного питания (ИБП) | Контроллер КУБ-Нано/48 | ИБП подключается по интерфейсу RS-232 или RS-485 по протоколам Megatec, Voltronic или Modbus. По запросу можем интегрировать ИБП с проприетарными протоколами различных производителей. |
| Контроль общего напряжения аккумуляторов | Контроллер КУБ-Нано/48 |
Можно реализовать функцию двумя способами: 1. Отслеживать значение общего напряжения через функцию «Мониторинг ИБП» по интерфейсу RS-232 или RS-485 (описана выше). 2. Подключить аккумуляторы на специальный вход «Измерение напряжения» |
| Контроль тока заряда/разряда аккумуляторов | Датчик тока Л00 | Поставляется со съемной шиной. В нашей номенклатуре есть различные датчики тока, которые подбираются в зависимости от величины тока. |
| Управление оборудованием | Контроллер КУБ-Нано/48 | Есть конфигурируемые порты, которые можно настроить на слаботочный выход управления. К данным выходам можно подключить реле или контакторы в зависимости от типа и мощности нагрузки |
Как можно просматривать данные с объекта?
Для просмотра данных, которые контроллер передаёт диспетчерскому центру, «Технотроникс» предлагает Специализированное программное обеспечение – «Технотроникс. WEB-Мониторинг»
Программное обеспечение собирает, обрабатывает и отображает информацию о состоянии объекта в удобных графиках, отчётах и уведомлениях.

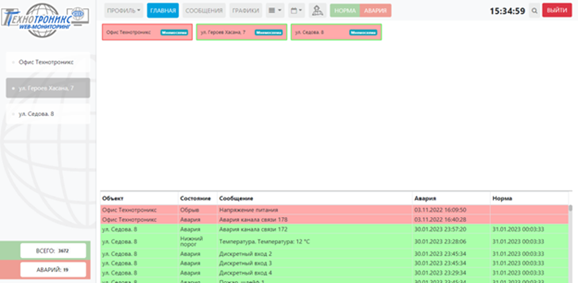

Рис.1. Главная страница ПО «Технотроникс. WEB-Мониторинг»

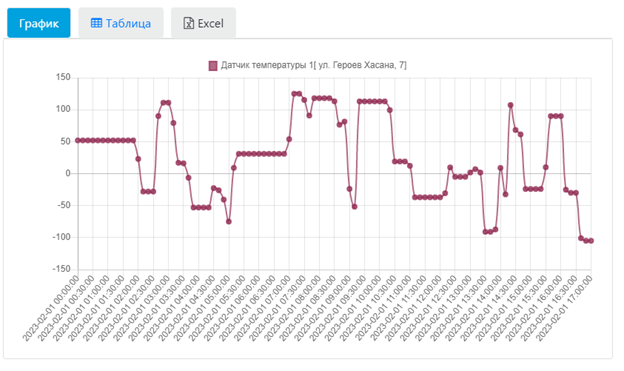

Рис.2. Отображение графиков в ПО «Технотроникс. WEB-Мониторинг»
Что вы получаете после приобретения системы мониторинга?
- Мониторинг всех необходимых параметров внутри шкафа одним устройством;
- Своевременные сообщения об авариях;
- Контроль температуры, влажности, вскрытия, протечки и напряжения на объекте в удаленном формате;
- Контроль состояния объекта в режиме онлайн 24/7.
Вы можете задать свои вопросы, воспользовавшись формой обратной связи.
Применяемое оборудование
-
КУБ-Нано/48
Предназначен для мониторинга объектов по каналу связи Ethernet. Он обеспечивает комплексный мониторинг объекта, а также расширенный мониторинг ИБП через интерфейс RS-485. -
Датчик «Фаза»
Предназначен для контроля наличия фазного напряжения на различного типа объектах. Подключается на дискретный вход контроллеров серии КУБ. -
Датчик тока Л00
Предназначен для определения значения постоянного тока. Поставляется со съемной шиной. Является модификацией датчика из линейки модельного ряда, рассчитанных на ток до 1100А. -
Датчик температуры DT LM
Предназначен для измерения температуры на различных типах объектов. Есть 2 способа подключения. -
Кабель протечки
Датчик контролирует наличие отрытой влаги (протечки) в точке установки. Используется совместно с ДПВ в.2 -
ДПВ v2, датчик протечки воды
ДПВ сигнализирует о протечке в помещении и выдаёт управляющий сигнал на перекрытие трубопровода при фиксации факта протечки. Чувствительный элемент датчика при длительном контакте с водой не выходит из строя.
