АКБ-МИНИ: автоматическое управление внешними устройствами по состоянию аккумуляторной системы

АКБ-МИНИ — это не только устройство мониторинга аккумуляторных батарей, но и инструмент автоматизации. Начиная с прошивки версии 1.05 (ревизия 3), прибор поддерживает управление встроенными оптореле на основании настраиваемых пороговых значений температуры и напряжения.

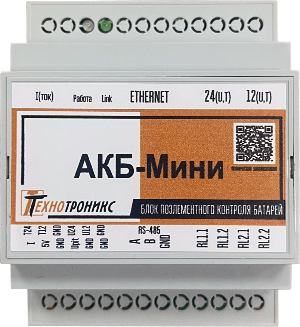

Рис. 1. Внешний вид контроллера АКБ-МИНИ

Автоматическая реакция на изменение параметров

Пользователь может задать допустимые диапазоны для контролируемых параметров:

• Напряжения линий 12 В и 24 В;
• Температуры линий 12 В;
• Температуры линий 24 В;
• Внутренней температуры устройства.

Для каждого параметра настраиваются верхний и нижний пороги срабатывания.

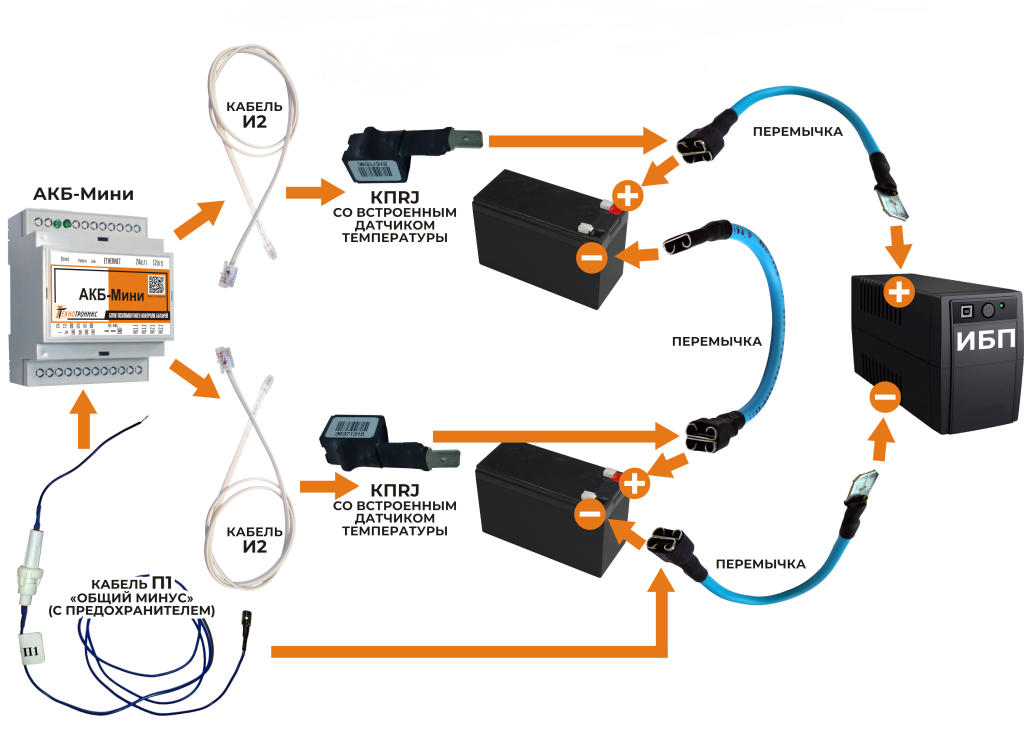

Рис. 2. Подключение контроллера АКБ-Мини к аккумуляторам с ножевыми клеммами

Когда измеренное значение выходит за установленный диапазон, АКБ-МИНИ автоматически выполняет заданное действие — замыкает соответствующее оптореле. После возвращения параметра в допустимый диапазон реле автоматически возвращается в исходное состояние.

Такой подход позволяет использовать устройство не только для мониторинга состояния аккумуляторной системы, но и для управления внешним оборудованием без участия оператора.

Защита от ложных срабатываний

При работе инженерных систем температура и напряжение могут незначительно колебаться около установленного порога. Чтобы избежать частых переключений исполнительных устройств, в АКБ-МИНИ реализован механизм дельты срабатывания (гистерезиса).

После срабатывания реле параметр должен не просто вернуться к пороговому значению, а войти в допустимый диапазон с учётом заданной дельты. Благодаря этому исключаются постоянные переключения реле при незначительных изменениях измеряемых величин, что повышает надежность работы системы.

Управление и уведомление одновременно

При выходе контролируемых параметров за установленные пределы АКБ-МИНИ может одновременно выполнять несколько действий:

• Изменить состояние соответствующего оптореле;
• Отправить SNMP Trap в систему мониторинга;
• Уведомить о возвращении параметров в нормальный диапазон.

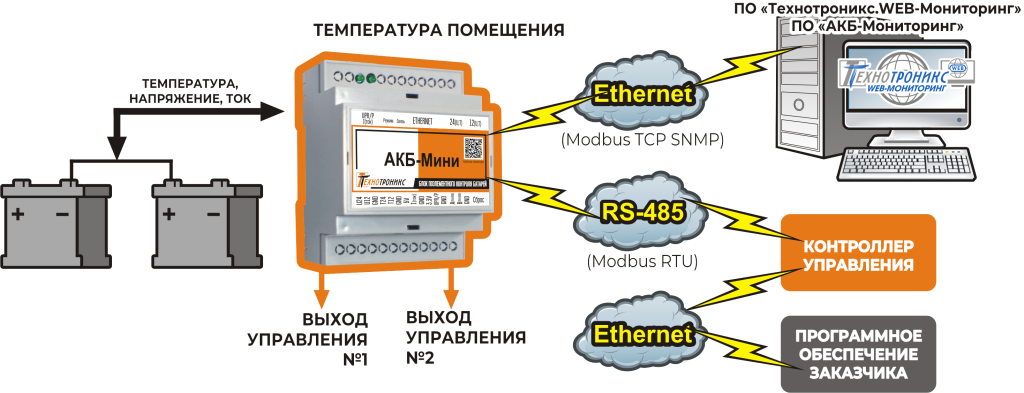

Рис. 3. Схема работы контроллера АКБ-Мини

Это позволяет не только автоматически управлять исполнительными устройствами, но и оперативно информировать диспетчерскую систему о возникновении и завершении нештатной ситуации.

Ручное управление

При необходимости оператор может вручную изменить состояние любого оптореле через веб-интерфейс устройства.

При переходе в ручной режим автоматическое управление временно отключается. Такой режим удобен при проведении пусконаладочных работ, технического обслуживания или проверки работы подключённого оборудования. После завершения работ автоматический режим можно вновь активировать.

Практическое применение

Функция автоматического управления делает АКБ-МИНИ не просто устройством мониторинга, а полноценным элементом системы автоматизации. Она может использоваться для решения различных инженерных задач, например:

• Управления вентиляцией или системой охлаждения аккумуляторного шкафа;
• Включения световой или звуковой сигнализации при аварийных режимах;
• Отключения или включения внешнего оборудования при выходе напряжения за допустимые пределы;
• Передачи аварийных событий в системы диспетчеризации по протоколу SNMP.

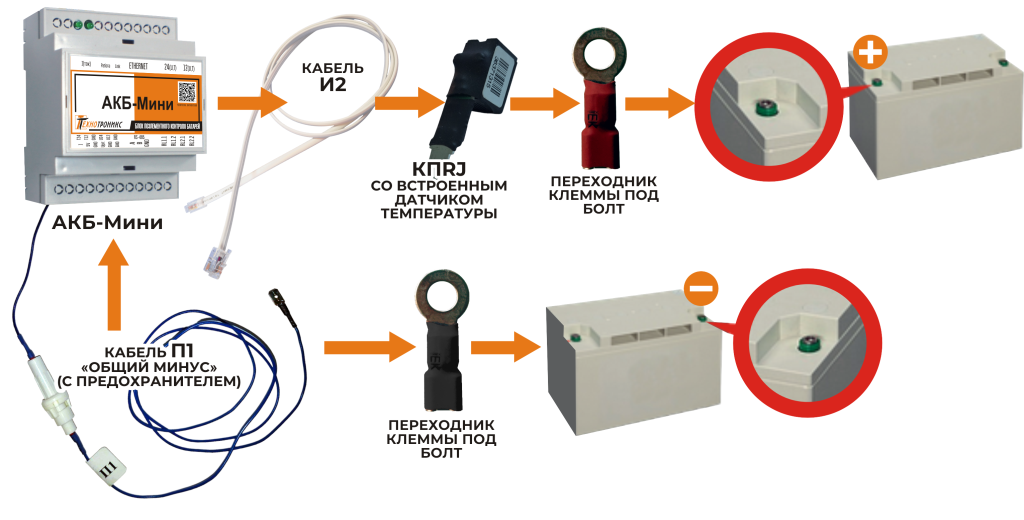

Рис. 4. Подключение контроллера АКБ-Мини к аккумуляторам под болт

Сочетание мониторинга, гибко настраиваемой логики управления, встроенных оптореле и удалённого оповещения позволяет использовать АКБ-МИНИ не только как средство контроля аккумуляторных батарей, но и как компактный контроллер для автоматизации инженерной инфраструктуры.
