Контроллер АКБ-12/485 совместно с модулями МКА4+ являются аппаратной частью системы мониторинга аккумуляторов и осуществляют поэлементный контроль каждого аккумулятора в группе по ряду параметров.

Контроллер АКБ-12/485

Контроллер АКБ-12/485 совместно с модулями МКА4+ отвечает за аппаратную часть системы мониторинга АКБ, и осуществляет мониторинг таких параметров аккумуляторных батарей, как напряжение, температура, ток. Система может работать с батареями любого номинала (2/6/12 Вольт) и масштабируется на любое количество батарей и групп батарей (48В, 60В и др.). Как результат, энергетики своевременно смогут выявить аварийные батареи, которые нужно заменить, а также факт разбаланса (асимметрии) батарей, который может привести к деградации АКБ.

внешний вид контроллера АКБ-12/485

Рис. 1. Внешний вид контроллера АКБ-12/485

внешний вид модуля МКА

Рис. 2. Внешний вид модуля МКА4+

Контроллер включен в Реестр российской промышленной продукции и Единый реестр российской радиоэлектронной продукции под №10549712

Функциональные возможности контроллера

  • Поэлементный контроль напряжения и температуры аккумуляторов.
  • Контроль тока заряда/разряда по группе аккумуляторов.
  • Контроль температуры помещения, в которой размещены аккумуляторы.
  • Передача данных в диспетчерский центр по каналам Ethernet или RS-485.
*совместно с ПО «Технотроникс.WEB-моноиторинг» доступны более широкие функции мониторинга.

схема работы контроллера АКБ-12/485 и модуля МКА4+

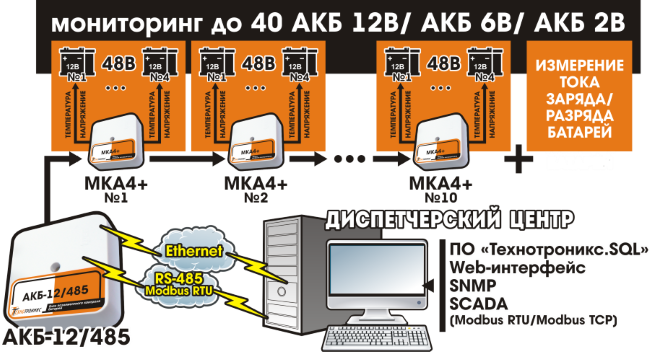

Рис. 3. Схема работы системы на базе контроллера АКБ-12/485

Технические особенности аппаратной части системы мониторинга

Контроллер АКБ-12/485 работает в паре с модулем МКА4+. Модули МКА4+ подключаются непосредственно к батареям любого номинала в целях контроля напряжения, температуры и тока заряда/разряда в каждой ветке. К модулю МКА4+ можно подключить до 5-ти аккумуляторных батарей либо 4 батареи +1 датчик тока для измерения тока заряда/разряда в ветке. Данные, полученные модулем МКА4+ от аккумуляторных батарей, передаются на блок АКБ-12/485, который может работать с 10-ю модулями МКА4+. Далее данные с АКБ-12/485 отправляются в диспетчерский центр. Отметим, что при полной загрузке системы (1 АКБ-12/485 +10 МКА4+) возможен контроль до 50 батарей.

Какие устройства можно подключить дополнительно?

  • Модуль ЭПУ-Микро. Подключается для измерения напряжения на питающем вводе, а также для диагностического использования на проблемных объектах для выявления причин неустойчивой работы.

  • Датчик температуры. Подключается дополнительно для измерения температуры в помещении с АКБ.


Как можно просматривать данные с контроллера?

Системой предусмотрено три способа просмотра данных с контроллера АКБ-12/485, которые можно использовать по отдельности или комбинировать между собой.

1. Встроенный WEB-интерфейс, который позволяет осуществлять мониторинг состояния объектов и настройку АКБ-12/485 через любой Интернет-браузер без установки дополнительного ПО. WEB-интерфейс позволяет отслеживать среднюю температуру по группе аккумуляторов, среднее напряжение в группе, общее напряжение группы аккумуляторов.

WEB-интерфейс АКБ-12/485

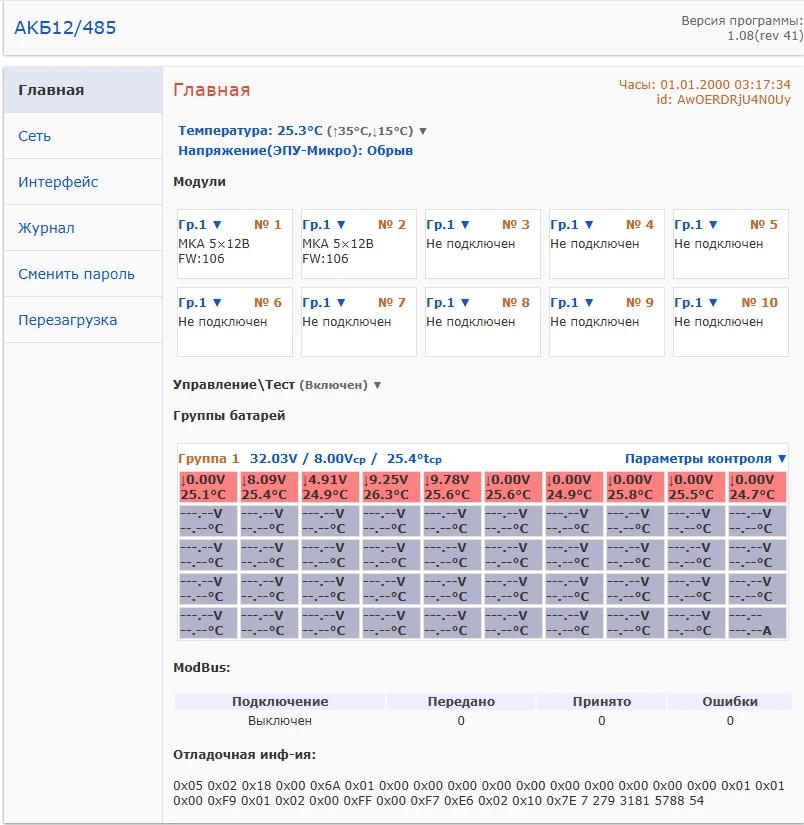

Рис. 4.WEB-интерфейс АКБ-12/485

2. Программное обеспечение «Технотроникс.WEB-Мониторинг», с помощью которого можно передавать данные от АКБ-12/485 по Ethernet и по RS-485 напрямую в диспетчерский центр.

главная страница ПО WEB-мониторинг

Рис.5. Главная страница ПО «Технотроникс.WEB-Мониторинг»

график температуры

Рис.6. График температуры помещения в ПО «Технотроникс.WEB-Мониторинг»

2.1. Подсистема к ПО «Технотроникс.WEB-Мониторинг» — «АКБ-Мониторинг», которая подробно показывает данные мониторинга АКБ: напряжение и температуру аккумуляторов, температуру помещения, ток заряда/разряда батарей. Данные в подсистеме представлены в виде стеллажей с аккумуляторами. Доступны архивы и графики по всем измеренным параметрам.

ПО Диспетчер 1.png

Рис.7. Окно по аккумуляторам

окно просмотра стеллажа по группам

Рис.8. Окно по стеллажам

2.2. Подсистема «АКБ-Предиктивная аналитика». Это дополнительный программный модуль к ПО «Технотроникс.WEB-Мониторинг» и «АКБ-Мониторинг». При использовании модуля можно отслеживать текущий уровень заряда аккумулятора в процентах, остаточную ёмкость заряда аккумулятора в процентах, расчётное время разряда аккумуляторов при текущей нагрузке в минутах.

предиктивная аналитика

Рис.9 . Интерфейс подсистемы предиктивной аналитики

3. Передача данных по протоколу SNMP и Modbus от АКБ-12/485 в стороннее программное обеспечение.



АКБ-12/485 в действии

Мониторинг аккумуляторных батарей в центре обработки данных медицинского учреждения

инфекционная больница №1

В мае 2023 года система мониторинга аккумуляторных батарей была установлена в инфекционной клинической больнице № 1 г.Москва. Инженеры в ИКБ активно внедряют инновационные технологии, в тос числе для сохранения данных в своих серверных.

Объект: ЦОД.

Результат: Система выявляет аварийные батареи, фиксирует факт разбаланса аккумуляторов по напряжению, отслеживает показатели в режиме онлайн.


Мониторинг аккумуляторных батарей в серверной комнате регионального интернет-провайдера

c5490a9f68fac83b83287dd2c4809fd4.jpg В 2021 году к нам обратился региональный интернет-провайдер с запросом мониторинга аккумуляторов в серверных комнатах.

Объекты: серверная комната

Результат: на 80% увеличилась скорость реагирования на внештатные ситуации. Появилась возможность вычислять остаточную емкость аккумуляторов.





Мониторинг аккумуляторных батарей на солнечной электростанции

кейс солнечные электростанции

В 2020 году компания из Казахстана запросила у нас мониторинг аккумуляторных батарей на трудоступном объекте — электростанции в горах.

Объекты: солнечные батареи

Результат: После внедрения системы










Отзывы клиентов

Астра Ореол_.png

отзыв от РЖД


технические характеристики АКБ-12/485


локальные порты


таблица 1




Заводские настройки сетевых параметров



  • Руководство по эксплуатации Блока контроля параметров аккумуляторов и батарей АКБ-12 485 - ред.1.9.pdf (скачать)

Сопутствующие товары

  • Модуль контроля аккумуляторов МКА4+

    Модуль контроля аккумуляторов МКА4+

    Модуль МКА4+ является аппаратной частью системы мониторинга аккумуляторов и работает совместно с контроллером АКБ-12/485. Предназначен для измерения напряжения и температуры. Подключается непосредственно к аккумуляторам.
  • Блок измерения напряжения ЭПУ-Микро

    Блок измерения напряжения ЭПУ-Микро

    Блок измерения напряжения ЭПУ-Микро обеспечивает непрерывное измерение величины действующего переменного напряжения на электропитающем вводе. Предназначен для мониторинга электропитающего ввода, также может использоваться для диагностического использования на проблемных объектах для выявления причин неустойчивой работы. Подключается на программируемый вход АЦП ("измерение напряжения") контроллеров КУБ-Мини, КУБ-Powerlight, КУБ-Пико/5,  КУБ-Пико/12,  КУБ-Пико/48 и др.
  • Датчик температуры DT LM

    Датчик температуры DT LM

    Предназначен для измерения температуры на различных типах объектов. Есть 2 способа подключения.

Типовые решения на основе оборудования

  • Контроль аккумуляторов в серверной комнате

    Рассказываем о том, как непрерывно контролировать аккумуляторы в серверной комнате и быть уверенным в их работоспособности.

    Функционал: контроль напряжения и температуры АКБ и измерение тока заряда/разряда в каждой ветке, контроль температуры помещения, контроль общего напряжения группы аккумуляторов, контроль средней температуры и среднего напряжения по группе аккумуляторов.

    Оборудование: АКБ-12/485, МКА4+, датчик тока.

    Программное обеспечение: Программный комплекс мониторинга и предиктивной аналитики АКБ

  • Система мониторинга АКБ

    Система контроля аккумуляторных батарей от «Технотроникс» позволяет удаленно определять состояние аккумуляторных батарей на вашем объекте.
    Функцонал: контроль напряжения и температуры АКБ и измерение тока заряда/разряда в каждой ветке (опционально), контроль температуры помещения, контроль общего напряжения группы аккумуляторов, контроль средней температуры и среднего напряжения по группе аккумуляторов. А также есть возможность задать пороговые значения напряжения и температуры от средних значений по группе аккумуляторов.
    Оборудование: контроллер АКБ-12/485, модуль МКА4+, датчик тока.
    Программное обеспечение: ПО Технотроникс.SQL + Технотроникс.WEB-Мониторинг. А также любое ПО поддерживающее протокол SNMP и Modbus.
