Контроллер КУБ-IP

КУБ-IP – предназначен для контроля и мониторинга различных объектов через сеть Ethernet. Контроллер оснащен входом для датчика температуры и влажности, 2-мя многофункциональными портами, к которым могут быть подключены различные типы датчиков: открытия двери, затопления, задымления, вибрации/удара, снятия показания с импульсного выхода счетчика ресурсов и т.п.

Функциональные возможности

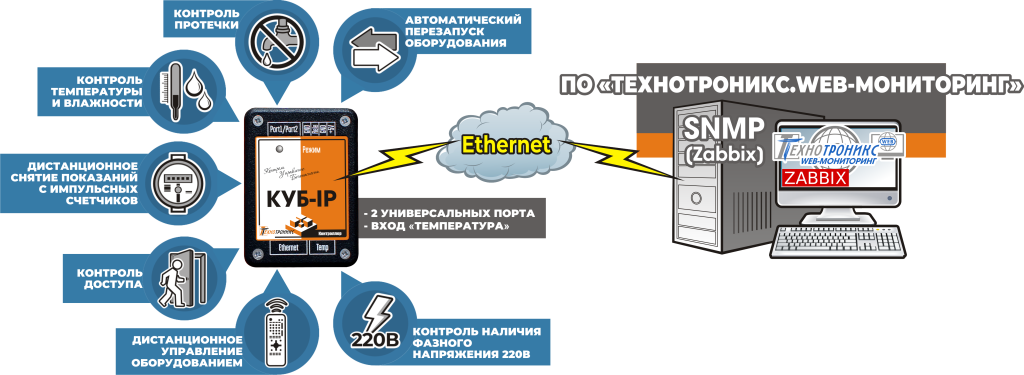

Рис.1. Функциональные возможности контроллера КУБ-IP

Совместимые устройства и датчики разработки «Технотроникс»

Устройства	Описание
Выносной датчик температуры ДТ_LM_RJ	Датчик температуры, обеспечивающий измерение температуры в одной точке. Имеет модификацию в уличном исполнении - IP65.
Кабель ДВТ_RJ	Миниатюрный датчик, обеспечивающий измерение влажности и температуры в одной точке. Имеет модификацию в уличном исполнении - IP65.
Датчик "Фаза"	Датчик, контролирующий наличия фазного напряжения на объектах связи.
Блок реле одноканальный БР-1	Предназначен для стыковки управляющих выходов и выходов контроллера КУБ-IP с нагрузками разного рода и различной мощности.
Блок реле одноканальный БР/220	Предназначен для организации управляющих воздействий на устройства с максимальным потреблением тока.
Блок реле одноканальный БР-220У	Предназначен для включения/отключения силовой нагрузки с помощью управляющего выхода контроллеров.
ДПВ в.2 с кабелем протечки	Датчик,предназначеный для определения наличия протечки воды в помещении, а также для перекрытия клапана водопровода при протечке.

Варианты функций многофункциональных портов

Как можно просматривать информацию с контроллера?

Контроллер КУБ-IP передает данные по каналу связи Ethernet. В качестве программного обеспечения, принимающего информацию от контроллера, может быть использовано:

1. WEB-браузер.


Просмотр данных с контроллера КУБ-IP в пределах локальной сети или при наличии статического IP-адреса в сети Интернет осуществляется с помощью встроенного WEB-интерфейса. Установка программного обеспечения не требуется. Для просмотра данных нужно ввести в браузере IP-адрес контроллера.

2. Облачный сервис мониторинга и учета ресурсов cloud.ttronics.ru.

При работе с Интернет-сервисом доступны функции дистанционного снятия показаний с приборов учёта с импульсным выходом, мониторинг климатических параметров и управление по команде. Контроллер передает полученные данные на облачный сервис, после чего они становятся доступными для пользователя в личном кабинете. В данном случае не требуется приобретать специализированное программное обеспечение и обслуживать его.










Рис. 1,2. Показания температуры, влажности и напряжения в «Облачном» сервисе




3. ПО Технотроникс.WEB-Мониторинг.


Получая данные климатических параметров с датчиков, контроллер КУБ-IP передает их в личный кабинет ПО «Технотроникс.WEB-Мониторинг».

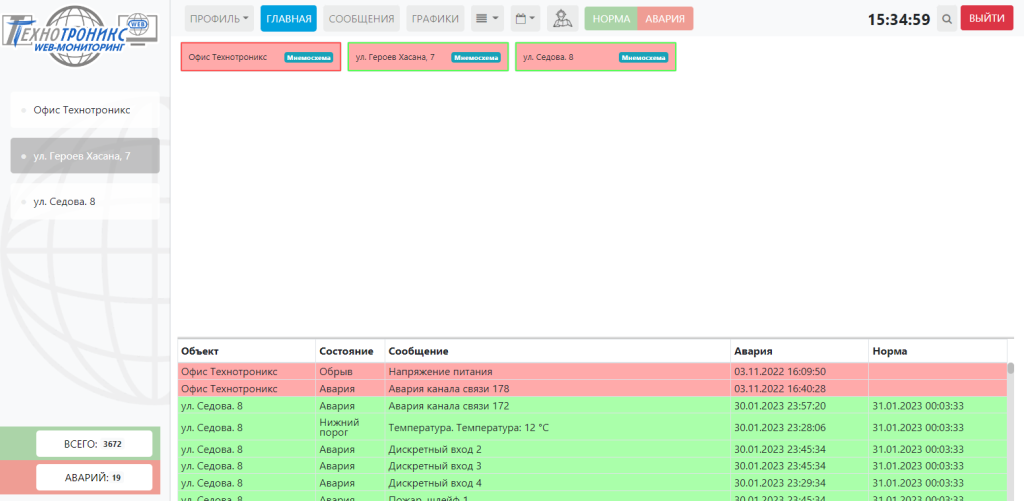

Рис. 3 Главная страница Технотроникс.WEB-Мониторинг


4. Работа с программным обеспечением заказчика по протоколу SNMP.

КУБ-IP в действии

Удаленный мониторинг температуры и влажности в аптеке

Задача: Отслеживать климатические параметры в холодильных камерах на аптечном складе. Обычно там располагаются лекарства, требующие определенных условий хранения.

Выгоды: Установка системы мониторинга позволила контролировать условия хранения лекарственных препаратов в режиме онлайн, что гарантировало их качество и безопасность для пациентов.

Удаленный мониторинг промышленных холодильных камер на маслозаводе

Задача: Контроль температуры в холодильных камерах на предприятии осуществлялся вручную: сотрудники собирали данные с холодильных камер, заносили в журнал, оцифровывали. На это уходило много времени, а информация быстро устаревала и не всегда была корректной.

Выгоды: Система мониторинга «Технотроникс» позволяет сократить затраты на фонд оплаты труда и увеличить скорость реакции на неисправность холодильного оборудования.

Отзывы от клиентов

От имени ООО «Международный аэропорт «Симферополь» свидетельствуем Вам свое уважение и благодарим компанию ООО «Технотроникс» за поставку контроллеров «КУБ-IР» для нужд Общества. Внедренное решение позволило осуществлять онлайн-мониторинг показателей температуры и влажности морозильного оборудования в режиме 24/7, что снизило вероятность порчи продукции и, как следствие, сократило расходы на её списание и утилизацию.

Контроллер КУБ-IP умеет достаточного много и покрывал все наши задачи. В итоге мы получили уверенность в том, что все процессы под постоянным контролем. Главная задача была решена - круглосуточный мониторинг с оповещением от заданных нами параметров. Настройка не вызвала никаких затруднений, мы просто подключили к сети и к оборудованию, имеющим доступ в Интернет, зарегистрировали личный кабинет и получили полную картину. В целом приобретением довольны.



Очень рады сотрудничеству с компанией «Технотроникс». В этом году наша компания приобрела контроллер КУБ-IР для мониторинга магистрального узла связи. До этого наша компания использовала другое решение, но эти контроллеры не совсем устраивали по качеству сборки и по цене. Контроллеры от «Технотроникс» вполне устроили нас, как более безопасные, практичные и удобные.

Технические характеристики
Напряжения питания, В	5
Потребляемая мощность, Вт	8
Измеряемая температура*	От -70 до +120 Сº
Диапазон измеряемой относительной влажности*	От 5 до 90%
Максимальное удаление датчика температуры и влажности от прибора	5 м
Канал связи	Ethernet 10 Mbps
Диапазон рабочей температуры	От +5 до +40 Сº
Габариты, мм	80х50х35
Масса, гр	200
Средний срок службы	Не менее 10 лет
Ethernet интерфейс
Количество портов	1
Скорость	10 Mbps, auto MDI/MDIX (работает с любым стандартным сетевым кабелем: обычным или кроссоверным)
Разъем	8-pin RJ45
Выход управления
Тип	напряжение 5 В
Максимальный ток	0.3 А
Функциональные порты
Количество	2

Характеристики функции «Вход сухой контакт»
Состояния	замкнут (не более 1 кОм), разомкнут (не менее 5 кОм)
Состояния	30 м
Характеристики функции «Вход счетчика импульсов»
Минимальная длительность импульса	5 мс
Амплитуда	3.3 В
Диапазон частот	от 1 до 5 Гц
Максимально значение счетчика	4 294 967 294 импульсов
Максимальная длина соединительного кабеля от прибора	10 м
Характеристики функции «Вход измерения напряжения»
Состояния	измерение сопротивления от 0 до 30 000 Ом
Дискретность измерения	32 Ом
Погрешность измерения	10%
Максимальная длина соединительного кабеля от прибора	10 м
Вход датчика температуры и влажности
Количество	1
Типы совместимых датчиков *	ДТ-LM-RJ, Кабель ДВТ-RJ
Измеряемая температура	от -55 до +120 °С
Максимальная погрешность измерения	2.5 °С при 30 °С
Диапазон измеряемой относительной влажности	от 0 до 100%
Погрешность измерения в диапазоне от 11% до 90% при температуре 25 °C	3 %
Максимальное удлинение датчика от прибора	5 м
