Мониторинг энергетической инфраструктуры объекта связи
Мониторинг энергетической инфраструктуры объекта связи
Перед Вами типовое решение для организации массового мониторинга разнородных узлов электропитания объектов связи. В нём решены все главные вопросы сигнализации, измерений и управления объектовым оборудованием. Наш технический подход позволяет организовать мониторинг всей совокупности энергетического оборудования, безотносительно к его типу и марке, что делает данную систему беспрецедентной по цене и срокам развёртывания.
| Функция | Реализация |
|---|---|
| Контроль вскрытия входной двери | Подключение на дискретный вход КУБ-Микро/60 датчика вскрытия типа геркон-магнит |
| Контроль пожара | Подключение к КУБ-Микро/60 шлейфа пожарной сигнализации с 2-мя пожарными извещателями. |
| Контроль температуры | Подключение к КУБ-Микро/60 датчика температуры ДВТ485 (в режиме 2ДТ) на порт RS-485 "ВМР"* и датчика температуры ДТ-LM-K для контроля температуры в нескольких точках. |
| Снятие показаний с приборов учета | Подключение на дискретный вход КУБ-Микро/60 датчика вскрытия типа геркон-магнит |
| Управление кондиционерами | Подключение кондиционеров к «сквозному» порту RS-485/RS-232 контроллера Телепорт-12/4 для передачи данных в штатное программное обеспечение данных кондиционеров. Возможна трансляция данных с кондиционеров в наше ПО. |
| Контроль напряжения на трёхфазных вводах | Подключение блоков контроля параметров ЭПУ485 в.3 на порт RS-485 «ВМР»* контроллера КУБ-Микро/60. Модули ЭПУ485 в.3 обеспечивают измерение напряжения на двух силовых трехфазных вводах. |
| Контроль напряжения 48..60В на выпрямителях. | Подключение блоков контроля параметров ЭПУ485 в.3 на порт RS-485 «ВМР»* контроллера КУБ-Микро/60. Модули ЭПУ485 в.3 обеспечивают измерение напряжения 48..60В на выпрямителях. |
| Контроль напряжения 48..60В на выпрямителях. | Подключение блоков контроля параметров ЭПУ485 в.3 на порт RS-485 «ВМР»* контроллера КУБ-Микро/60. Модули ЭПУ485 в.3 обеспечивают измерение напряжения 48..60В на выпрямителях. |
| Поэлементный контроль АКБ | Подключение модуля АКБ12/485 к «сквозному» порту RS-485/RS-232 контроллера КУБ-Микро/60. Подключение к модулю АКБ12/485 датчика температуры (контроль в помещении АКБ), модулей МКА4+ для измерения температуры и напряжения на каждом 12-Вольтовом аккумуляторе 4 групп АКБ с номинальным напряжением по 48В или 60В, а также для измерения токов заряда/разряда батарей. |
| Контроль аварийных сигналов ЭПУ и ДГУ | Подключение модуля расширения дискретных входов 8СК485 на порт RS-485 «ВМР»* контроллера КУБ-Микро/60. Подключение к дискретным входам 8СК485 аварийных сигналов. |
*порт RS-485 «ВМР» - специализированный порт для подключения внешних модулей расширения (ВМР) производства «Технотроникс». ВМР представляют собой ведомые устройства, которые подключаются к основному контроллеру по RS-485 и расширяют возможности контроллера. К одному контроллеру может быть подключено до 13 ВМР.
Вы можете задать свои вопросы, воспользовавшись формой обратной связи.
Применяемое оборудование
-
КУБ-Микро/60
Многофункциональный контроллер для комплексного мониторинга различных параметров на инфраструктурных объектах в сферах энергетики, нефтегаза, связи и промышленности.
-
АКБ-12/485
Контроллер АКБ-12/485 совместно с модулями МКА4+ являются аппаратной частью системы мониторинга аккумуляторов и осуществляют поэлементный контроль каждого аккумулятора в группе по ряду параметров.
-
Модуль контроля аккумуляторов МКА4+
Модуль МКА4+ является аппаратной частью системы мониторинга аккумуляторов и работает совместно с контроллером АКБ-12/485. Предназначен для измерения напряжения и температуры. Подключается непосредственно к аккумуляторам. -

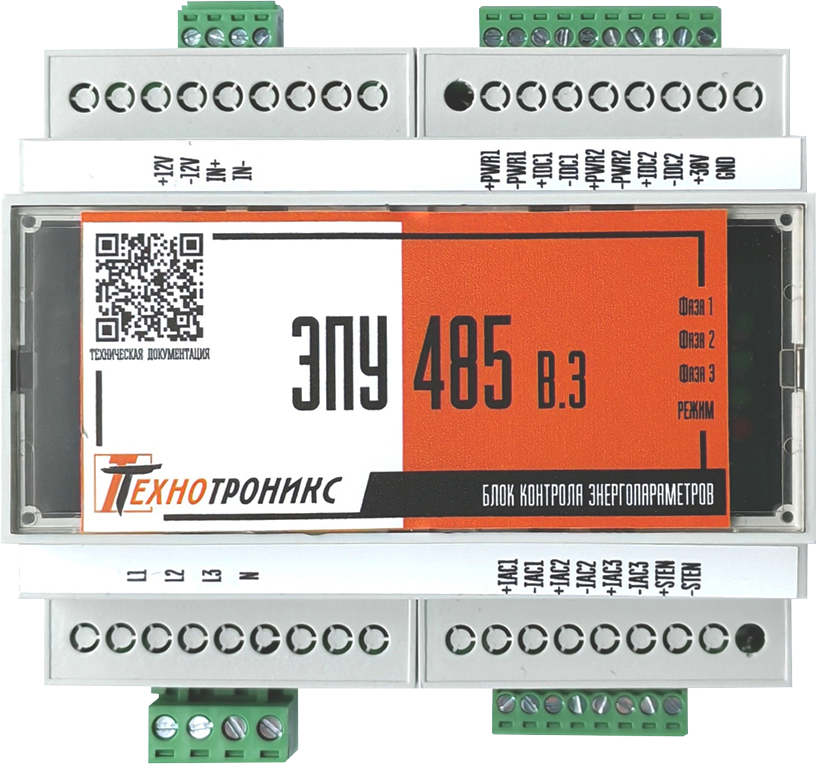

ЭПУ485 (версия 3), блок контроля параметров
Предназначен для контроля работы электропреобразовательной установки. Обеспечивает дистанционное снятие показаний с импульсного электросчётчика, измерение напряжения и токов на силовом трёхфазном вводе, а также измерение напряжения станционного питания, тока заряда и разряда АКБ. -
Преобразователи интерфейсов RS232/RS485 типа Телепорт
Устройства типа Телепорт предназначены для преобразования сигналов между интерфейсами RS232/RS485/CAN и Еthernet.
