Модуль контроля аккумуляторов МКА4+
Модуль контроля аккумуляторов МКА4+

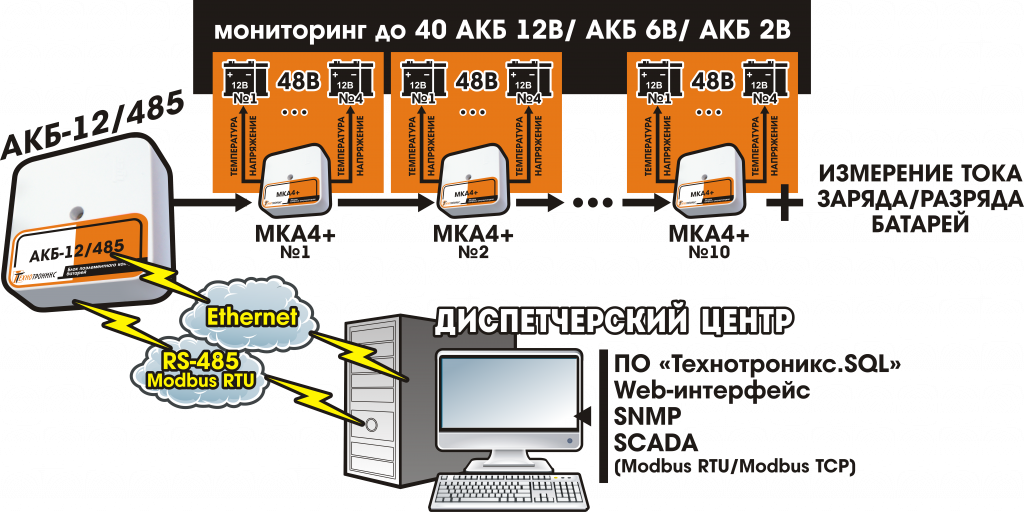

Модули МКА4+ подключаются непосредственно к аккумуляторам любого номинала в целях контроля напряжения, температуры и тока заряда/разряда в каждой ветке. К модулю МКА4+ можно подключить до 5-ти аккумуляторов, либо 4 аккумулятора и 1 датчик тока для измерения тока заряда/разряда в группе. Данные, полученные модулем МКА4+ от аккумуляторов, передаются на контроллер АКБ-12/485, к которому можно подключить до 10-ти модулей МКА4+. Именно контроллер АКБ-12/485 отправляет данные в ПО. Аппаратная часть системы мониторинга является модульной и может контролировать неогранниченное количество аккумуляторов. С помощью одного контроллера АКБ-12/485 и 10 модулей МКА4+ возможен контроль 50 аккумуляторов.
Основные функциональные возможности модуля МКА4+
- Возможность мониторинга температуры на аккумуляторах
- Возможность мониторинга напряжения на аккумуляторах
- Возможность контроля аккумуляторов с напряжением 12В, 6В или 2В. Для переключения достаточно выставить джамперы в нужное положение и устройство готово к работе.
|
|
|
Технические особенности модуля МКА4+
Модуль МКА4+ имеет несколько особенностей:- Модуль работает только в связке с контроллером АКБ-12/485.
- С помощью модуля можно контролировать ток заряда/разряда в группе при помощи внешнего датчика тока. Для этого в плате предусмотрен специальный джампер.
- Большинство разьемов устройства выполнено в общепромышленном исполнении RJ9, что повышает надежность от износа, исключает путаницу в проводах и обеспечивает простоту монтажа.
- В качестве источника питания для МКА4+ используются контролируемые им аккумуляторы. Модуль поддерживает широкий диапазон напряжений - от 9 до 90 Вольт.
- Подключение модуля к аккумуляторам осуществляется через ножевые клеммы или под болт/гайку.
|
|
|
Система мониторинга аккумуляторных батарей (контроллер АКБ-12/485 и модуль МКА4+) в действии

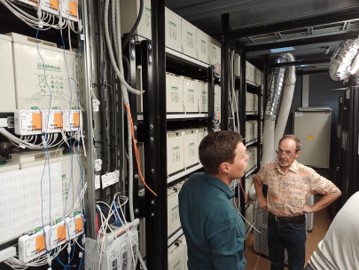

Мониторинг аккумуляторных батарей в центре обработки данных медицинского учреждения
В мае 2023 года система мониторинга аккумуляторных батарей была установлена в инфекционной клинической больнице № 1 г.Москва. Инженеры в ИКБ активно внедряют инновационные технологии, в тос числе для сохранения данных в своих серверных.
Объект: ЦОД.
Результат: Система выявляет аварийные батареи, фиксирует факт разбаланса аккумуляторов по напряжению, отслеживает показатели в режиме онлайн.
Мониторинг аккумуляторных батарей в серверной комнате регионального интернет-провайдера
В 2021 году к нам обратился региональный интернет-провайдер с запросом мониторинга аккумуляторов в серверных комнатах. Объекты: серверная комната
Результат: на 80% увеличилась скорость реагирования на внештатные ситуации. Появилась возможность вычислять остаточную емкость аккумуляторов.
Мониторинг аккумуляторных батарей на солнечной электростанции
В 2020 году компания из Казахстана запросила у нас мониторинг аккумуляторных батарей на трудоступном объекте — электростанции в горах.
Объекты: солнечные батареи
Результат: После внедрения системы компания уверена в работоспособности солнечных батарей
Характеристики модуля МКА4+
Параметры контроля аккумуляторных батарей
Параметры контроля тока
Другие параметры
Параметры допустимости сигналов на входах МКА4+ при подключении
Параметры допустимости сигналов на входах МКА4+ при работе с АКБ-12/485
- Руководство по эксплуатации Модуля контроля аккумуляторов МКА4+ - ред. 2.0.pdf (скачать)
