КУБ-Микро/60

Многофункциональный контроллер для комплексного мониторинга различных параметров на инфраструктурных объектах в сферах энергетики, нефтегаза, связи и промышленности.

Описание
Характеристики
Документы

Контроллер КУБ-Микро/60

Контроллер КУБ-Микро/60 обеспечивает комплексный мониторинг различного типа объектов. Контроллер особенно востребован, когда нужна гибкая и многофункциональная система мониторинга на удаленном объекте.

Контроллер включен в Реестр российской промышленной продукции и Единый реестр российской радиоэлектронной продукции под №10522516

Функциональные возможности контроллера

Рис. 1. Функциональные возможности контроллера

Особенности контроллера КУБ-Микро/60

Наличие дополнительных узлов питания. Контроллер может питаться от переменного тока 220В с помощью специального адаптера, который переводит ток в постоянный 12В. Также, у контроллера предусмотрен конвертер постоянного тока 48/60 в 12В.
Возможность масштабирования системы. К контроллеру КУБ-Микро/60 можно подключить до 13 внешних модулей расширения для мониторинга дополнительных функций через один контроллер.
Возможность одновременно подключить ВМР и счетчики по интерфейсу RS-485. В контроллере предусмотрено 2 входа RS-485, с помощью которых можно одновременно снимать показания со счетчиков и подключать внешние модули расширения.
Универсальность. Контроллер отлично подойдет для самых разнообразных объектов: узлов связи, центральных тепловых пунктов, серверных, производственных помещений. Поэтому КУБ-Микро/60 является одним из самых популярных товаров в каталоге «Технотроникс».

Какие устройства можно подключить дополнительно?

Датчики

Внешние модули расширения

Как можно просматривать данные с контроллера?

1. Через WEB-интерфейс контроллера.

WEB-интерфейс позволяет по локальной сети или, при наличии статического IP-адреса в глобальной сети, настроить контроллер, а также просматривать данные без установки программного обеспечения.

Рис.2. WEB-интерфейс контроллера КУБ-Микро/60

2. С помощью программного обеспечения «Технотроникс.WEB-Мониторинг».

Программный комплекс предназначен для сбора, обработки и отображения информации о состоянии объектов мониторинга, а так же позволяет организовать АРМ диспетчера.

главная страница программного обеспечения WEB-мониторинг.png

Рис.3. Главная страница ПО «Технотроникс.WEB-Мониторинг»

Рис.4. График температуры в помещении

3. Работа с программным обеспечением заказчика по протоколу SNMP. Устройство поддерживает протоколы SNMPv1 и v2c и отвечает на запросы SNMP о текущем состоянии входов. Кроме того, устройство отправляет SNMP-трапы при изменении условий ввода или наступлении определенных событий.

КУБ-Микро/60 в действии

Мониторинг открытого распределительного устройства

Крупное энергетическое предприятие проводило модернизацию одного из филиалов и обратилось к нам за помощью.

Контроллер КУБ-Микро/60 выполняет следующие функции на объекте:

Мониторинг температуры
Мониторинг влажности
Контроль параметров электропитания (с помощью модуля ЭПУ485 в.3)
Мониторинг аккумуляторных батарей через контроллер АКБ-12/485

Мониторинг телекоммуникационных блок-контейнеров

В 2023 году компанией «Технотроникс» был выполнен кейс по мониторингу телекоммуникационного модульного блок-контейнера на базе контроллера КУБ-Микро/60:

Мониторинг источников бесперебойного питания
Мониторинг температуры и влажности
Контроль протечки
Контроль вскрытия и авторизация на объекте
Контроль электроустановок: Измерение напряжения и токов станционного питания, контроль АКБ и контроль силового напряжения

Отзывы клиентов

Как начать с нами работать?

Мы готовы помочь подобрать оборудование, которое лучше всего справится с вашими задачами. А так же расскажем о возможностях нашего программного обеспечения. Для этого заполните форму по кнопке и мы вам ответим в ближайшее время.

Мы работаем напрямую и через посредников.

Позвоните нам по телефону +7 (342) 256-60-05
Или напишите на почту: manager@ttronics.ru.

Таблица 1. Список функциональных элементов контроллера

Параметр	Количество	Примечание
Входы сухой контакт	4
Вход датчика фазы	1
Вход датчика температуры	1
Вход пожарного шлейфа	1
Вход счетчика импульсов	1
Выход управления 12 В	1
Реле	1
Интерфейс BMP	1	Подключение до 14 BMP
Преобразователь интерфейсов «Телепорт»	1	RS485 или RS232 в Ethernet
Выход питания 12 В	1
Выход слаботочного питания 5 В	1
Выход слаботочного питания 3.3 В	1
Связь через сеть передачи данных Ethernet	1
Питание от 12 В постоянного тока Измерение величины напряжения питания	1
Питание от 36 до 72 В постоянного тока Измерение величины напряжения питания	1	Работает только при наличии опции «Конвертер DC/DC»

Таблица 2. Технические характеристики контроллера

Параметр	Значение
Источник питания:
Минимальная мощность, ток источника питания с учетом подключаемых к изделию ВМР	18 Вт, 1.5 А
Собственное потребление изделия:
Напряжение питания постоянного тока	базовое 12 В; опциональное от 36 до 72 В
Максимальная мощность, ток собственного потребл. изделия	3.6 Вт, 300 мА
Разъем питания	базовый: KLS1-DCP-0,2-2,5А (Jack 2,5х5,5); опциональный: 15EDGK-3.5-02P
Ethernet интерфейс:
Количество портов	1
Стандарт физического канала	10Base-T (IEEE 802.3i)
Основные параметры	10 Mbps, auto MDI/MDIX (работает с любым стандартным сетевым кабелем: обычным или кроссоверным)
Требования к скорости передачи данных канала	не менее 32 кбит/с
Разъем	RJ-45
Программное обеспечение:
Основные сетевые протоколы	IP v4, ICMP, TCP, UDP, DHCP, HTTP, SNMP
Инструменты настройки	WEB-интерфейс
Инструменты мониторинга	ПО «Технотроникс.SQL», SNMP
Инструменты управления	ПО «Технотроникс.SQL», WEB-интерфейс
Локальные порты сетевых подключений изделия	(см. таблицу 2)

Таблица 3. Локальные порты контроллера

Порт	Назначение
ТСР 80	WEB-интерфейс
ТСР 10001	Обмен данными с ПО «Технотроникс.SQL». Порт можно изменить
ТСР 10010	Преобразователь интерфейсов «Телепорт». Порт можно изменить
UDP 5001	Запросы утилиты «EtherSearch», которая ищет IP изделия в сети
UDP 161	Запросы SNMP
UDP 69	Переход в режим обновления прошивки
Параметр	Значение
Вход сухой контакт:
Количество	4
Состояния	замкнут (не более 3 кОм), разомкнут (не менее 9 кОм)
Максимальная длина соединительного кабеля	50 м
Вход датчика фазы:
Количество	1
Состояния	замкнут (не более 4 кОм), разомкнут (не менее 10 кОм)
Максимальная длина соединительного кабеля	50 м
Вход датчика температуры:
Количество	1
Совместимые датчики	LM19, ДТ-LM-К
Измеряемая температура	от -55 до +120 °C
Погрешность измерения	± 2.5 °C при 30 °C
Максимальная длина соединительного кабеля	5 м
Вход пожарного шлейфа:
Количество	1
Состояния	Норма, пожар, обрыв шлейфа, короткое замыкание шлейфа
Параметры входа	(см. таблицу 3)

Таблица 4. Параметры входа пожарного шлейфа

Параметр	Тип пожарных датчиков
	2-проводные	4-проводные
Максимальное количество датчиков в шлейфе	3	2
Напряжение в шлейфе, В	от 11 до 11.5
Ток в шлейфе при состоянии «Обрыв шлейфа», не менее, мА	0.2	0.2
Ток в шлейфе при состоянии «Норма», мА	от 0.2 до 5	4.2 до 40
Ток в шлейфе при состоянии «Пожар», мА	от 5 до 40	от 0.2 до 4.2
Ток в шлейфе при состоянии «Короткое замыкание шлейфа», не менее, мА	40	40
Оконечное сопротивление, кОм	3.9	1.5
Токо-ограничительное сопротивление, кОм	0.3	2.2
Максимальная длина шлейфа, м	50
Параметр	Значение
Вход счетчика импульсов:
Количество	1
Минимальная длительность импульса	5 мс
Амплитуда	5 В
Максимальная частота импульсов	100 Гц
Погрешность измерения	1 импульс (за период работы в нормальных условиях с момента последнего включения изделия)
Максимальное значение счетчика	4 294 967 294 импульсов (после переполнения счетчик обнуляется, и отсчет начинается снова)
Максимальная длина соединительного кабеля	10 м
Вход датчика вибрации/удача:
Количество	1
Состояния	авария ( при вибрации, тряске), норма ( в спокойном режиме)
Принцип действия входа	реагирует на серию быстротечных коротких замыканий
Диапазон чувствительности	от 1 (макс.) до 90 (мин.) замыканий/сек
Максимальная длина соединительного кабеля	10 м
Вход управления 12 В:
Количество	1
Тип выхода	Открытый коллектор (NPN), коммутирует землю питания
Состояния	Включен (12 В ± 15%), отключен (не более 0.1 В)
Максимальный ток нагрузки	100 мА
Максимальная соединительного кабеля	50 м
Реле:
Количество	1
Тип реле	электромеханическое, с перекидным контактом COM-NC/NO
Максимальный ток коммутации	3 А для переменного напряжения 220 В 50 Гц (резистивная нагрузка); 2 А для постоянного напряжения от 0 до 42 В
Интерфейс BMP:
Количество	1
Интерфейс	RS485, протокол нестандартный и закрытый
Максимальное кол-во BMP на шине интерфейса	14
Максимальная длина шины интерфейса	100 м
Преобразователь интерфейсов «Телепорт»:
Количество	1
Преобразователь интерфейсов	RS232/RS485 <> Ethernet
Параметры	(см. таблицу 4)

Таблица 5. Параметры преобразователя интерфейсов

Параметр	Значение
Формат данных:
Количество бит данных	8
Количество стоповых бит	1
Контроль четности	четность, нечетность, без контроля
Аппаратный контроль потока	отсутствует
Программный контроль потока	отсутствует
Скорость	от 2400 до 115200 бит/с
Рабочие контакты интерфейса:
RS-232	Rx (pin2), Tx (pin 3), GND (pin 5)
RS-485	A, B, GND
Параметр	Значение
Выход питания 12 В:
Количество	1
Напряжение	12 В ± 15%
Максимальный ток нагрузки	300 мА при питании изделия от 36 до 72 В (зависит только от первичного источника питания при питании изделия от 12 В)
Выход питания 5 В:
Количество	1
Напряжение	5 В ± 10%
Максимальный ток нагрузки	25 мА
Выход питания 3.3 В:
Количество	2
Напряжение	3.3 В ± 10%
Максимальный ток нагрузки	10 мА
Измерение напряжения питания:
Измерение	во всем диапазоне напряжения питания для от 36 до 72 В или 12 В
Погрешность измерения	± 0.2 В
Подстройка	программная, через утилиту «EtherSearch»
Стандартный протокол SNMP:
Версия	1
Read Community	public
Write Community	private
Порт изделия для запросов	UDP 161
Порт приемника трапов от изделия	UDP 162
Корпус:
Материалов	ABS-пластик
Габариты	156х126х35 мм
Вес	не белее 0.5 кг
Способ крепления	настенный, на 2 монтажных отверстия, опционально можно заказать с креплением на DIN- рейку 35 мм
Степень защиты оболочки	IP30
Условия эксплуатации:
Температура	от +5 до +40 °C
Влажность воздуха	от 5 до 95% (без конденсата)
Средний срок службы	не менее 10 лет
Наработка на отказ	не менее 50 тыс. часов

Таблица 6. Список ВМР

ВМР	Функции
8СК485	8 дискретных входов
ДВТ485	Датчик температуры и опционально: датчик влажности или второй датчик температуры
ИС-Микро	Вход для нормально-замкнутых охранных датчиков и считыватель ключей Touch Memory для авторизации и постановки/снятия охраны
ИС485	Вход для нормально-замкнутых или нормально-разомкнутых охранных датчиков и считыватель ключей Touch Memory для авторизации и постановки/снятия охраны. А также - реле для управления по команде или для автоматического управления электрозамком
4ОПС485	4 входа пожарных шлейфов и реле для отключения вентиляции при пожаре. Кроме этого блок охраны - те же функции, что у ВМР ИС-Микро
ПСТ485	2 входа пожарных шлейфов (расширенная реализация: до 6 датчиков на шлейф и добавлен сигнал «Внимание»), 2 выхода управления с включением оповещателей, 2 входа контроля линий на обрыв и короткое замыкание, вход пуска системы пожаротушения и реле отключения вентиляции при пожаре
МСИ485-6Р	6 входов счетчиков импульсов и элемент резервного питания для них

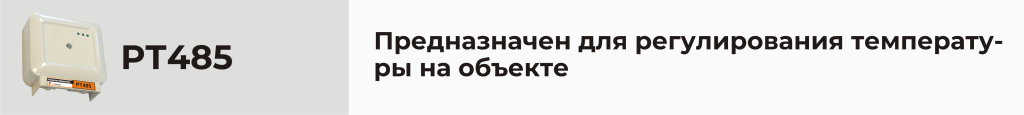

РТ485	Датчик температуры и 2 реле для управления по команде или для автоматики регулятора температуры
УМ485	1 реле для управления по команде
ЭПУ485	Измерение напряжения от 1 до 3 фаз и вход счетчика импульсов
ЭПУ485 В2	Те же функции, что у ВМР ЭПУ485. А также входы для подключения 3 датчиков переменного тока, 2 датчиков постоянного тока и вход измерения постоянного напряжения
АКБ485	Измерением напряжения и температуры на отдельных аккумуляторах в батарее
МУН485	6 дискретных входов, датчик наличия фазы, измерение постоянного напряжения и 2 реле для управления по команде или для автоматики по сработке любого из входов

Руководство по эксплуатации КУБ-Микро 60 - ред.4.0.pdf (скачать)
